AnOptical Line Terminal (OLT)er miðstýringarbúnaður í Passive Optical Network (PON). Það situr á milli grunnnets símafyrirtækisins og ONUs eða ONTs notenda-megin, skipuleggur umferð, úthlutar bandbreidd og stýrir hverju trefjafalli í aðgangslaginu. Fyrir ISPs sem hyggja á útsetningu FTTH, fyrirtæki sem byggja upp háskólasvæðið ljósleiðarakerfi eða rekstraraðila sem uppfæra úr GPON í XGS-PON, eru OLT venjulega mikilvægustu kaupin í verkefninu.
Þessi handbók fer út fyrir grunnskilgreiningu. Það fjallar um hvað OLT gerir í raun og veru í virkum PON, hvernig helstu gerðir (EPON, GPON, XG-PON, XGS-PON, NG-PON2, Combo PON) eru mismunandi í raunverulegri dreifingu, hvernig á að passa við getu OLT við fjölda áskrifenda og upptengingareftirspurn og hvað á að staðfesta áður en innkaupapöntun er undirrituð. Hagnýtur OLT valgátlisti og "áður en þú kaupir" spurningalisti fylgja með í lokin.
Hvað er sjónlínustöð?
Optical Line Terminal er þjónustu-veita-hliðarendapunktur PON. Það er venjulega sett upp á aðalskrifstofu, svæðisbundnu gagnaveri, MDF herbergi, götuskáp eða safnsíðu og það lýkur tveimur mjög mismunandi hliðum aðgangsnetsins á sama tíma:
- Andstreymishlið- neðanjarðarlestarkerfi, söfnunarkerfi eða kjarnanet símafyrirtækisins, venjulega afhent yfir 10G, 25G, 40G eða 100G upptengla.
- Niðurstraums megin-Optical Distribution Network (ODN), þar á meðal fóðrunartrefjar, klofnar, dreifisnúrur og ONUs eða ONTs viðskiptavinar-hliðar.
OLT breytir Ethernet/IP umferð frá netkerfi veitunnar í PON-sniðin sjónmerki (niðurstreymis) og endurheimtir ONU-uppruna ljósræna strauma aftur í rafstraum (andstreymis). Vegna þess að sérhver ONU á PON tré deilir sömu trefjum aftur til OLT, OLT virkar líka sem tímaáætlun - án þess, andstreymis árekstrar myndu gera netið ónothæft.

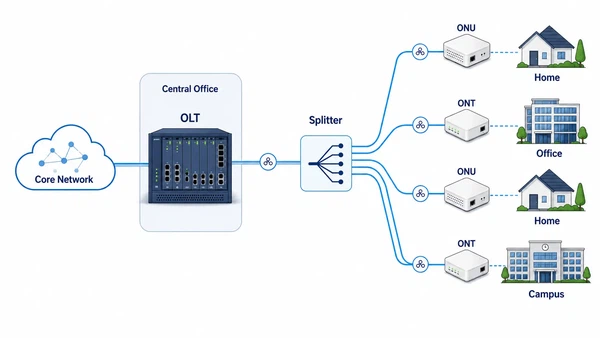

Hvernig OLT virkar í PON neti
PON net hefur fjórar byggingareiningar: OLT, ODN (óvirkir hlutir eins ogPLC skiptarar, trefjatengi, og dreifingarkassa), ONU og ONT. OLT þjónar mörgum ONU/ONT í gegnum einn eða fleiri óvirka splittera, sem er ástæðan fyrir því að eitt PON tengi getur náð 32, 64 eða 128 áskrifendum eftir sjónrænu fjárhagsáætluninni.
Hvernig stjórnar OLT niðurstreymisumferð?
Downstream er útsending: OLT sendir einn sjónstraum sem nær til allra ONU á sömu PON tengi. Hver ONU síar rammana sem beint er að honum og fleygir restinni. Dulkóðun (venjulega AES-128 í GPON/XGS-PON) kemur í veg fyrir að ONU lesi umferð annars áskrifanda.
Hvernig stjórnar OLT umferð á undan?
Andstreymis er erfiðari áttin. Margir ONUs deila sömu trefjum aftur til OLT, þannig að OLT gefur út TDMA styrki og segir hverjum ONU nákvæmlega hvenær og hversu lengi það má senda. Þessi Dynamic Bandwidth Allocation (DBA) lykkja keyrir stöðugt. Ef DBA útfærslan er veik, getur afköst í raun-heiminum á fullhlaðinum PON fallið vel undir fyrirsagnarhraða, jafnvel þegar ljósfræðin er í lagi.
Hvers vegna bandbreiddarúthlutun skiptir máli í PON OLT
OLT er líka þar sem þjónustusnið búa. Rödd, IPTV, fyrirtæki L2VPN og besta-netið í íbúðarhúsnæði deila öll sömu trefjum og OLT ákveður hvaða biðröð fær fyrst þegar upptengillinn fyllist. Algeng mistök eru að gera ráð fyrir að aðgangsleiðarinn sé flöskuhálsinn - í flestum ISP netum, upptengingin og DBA gæði OLT eru stærri skorður en PON tengið sjálft.
Lykilaðgerðir OLT
Í raunverulegu aðgangsneti gerir OLT sjö hluti í einu:
- Optísk/rafmagnsbreytingfyrir PON niðurstreymis og andstreymis.
- Umferðarsöfnunallt frá íbúða-, litlum og meðalstórum fyrirtækjum, farsímum og viðskiptarásum yfir á sameiginlega upptengla.
- Kvik bandbreiddarúthlutunyfir allar ONUs á hverri PON tengi.
- ONU/ONT lífsferilsstjórnun- uppgötvun, svið, skráning, stillingar, ýtt á fastbúnað og fjarlægingu - venjulega í gegnum OMCI fyrir GPON/XGS-PON eða OAM fyrir EPON.
- QoS og þjónustustýring, þar á meðal 802.1p, DSCP, umferðarmótun, löggæslu og VLAN meðhöndlun á-þjónustu.
- Öryggi- ONU auðkenning (LOID, lykilorð eða raðnúmer), AES downstream dulkóðun, MAC síun og stjórnunar-plansherðingu.
- Eftirlit og bilanastjórnun, sem nær yfir optískt Rx/Tx afl, ONU deyjandi-gasp viðvörun, port loopback og samþættingu við NMS kerfi í gegnum SNMP, NETCONF eða TR-069.

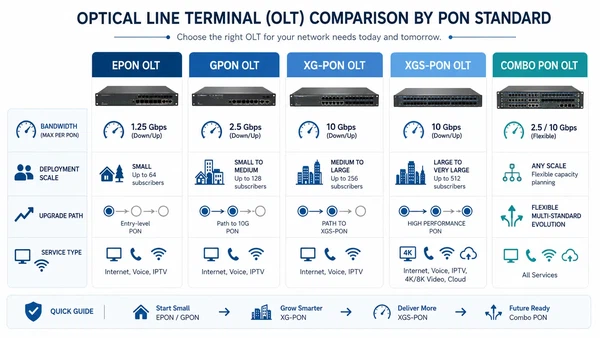

Helstu tegundir OLTs
OLT eru seld eftir tveimur meginásum: PON staðall og vélbúnaðarformstuðull. Hvort tveggja skiptir máli og rétta samsetningin fer eftir þéttleika áskrifenda, þjónustustigi og hversu lengi þú býst við að pallurinn haldist í þjónustu.
OLT gerðir eftir PON Standard
EPON OLT
EPON er byggt á Ethernet í First Mile, skilgreint íIEEE 802.3ah. Samhverf 1,25 Gbit/s, einföld Ethernet-römmun og löngu-gróið vistkerfi í hlutum Asíu gera það -hagkvæmt fyrir vistvænar netkerfi þar sem flestir áskrifendur eru á þrepum undir 300 Mbit/s.
Veldu það þegar:áskrifendahópurinn er verð-næmur, þjónusta er Ethernet-innbyggður og svæðisbundinn ONU-markaður er EPON-þungur.Slepptu því þegar:-langtíma vegakort inniheldur samhverfa gígabita,-fyrirtækjaþjónustu eða samvirkni við FTTH vistkerfi í Evrópu/Norður-Ameríku.
GPON OLT
GPON er skilgreint íITU-T G.984 röð. Línuhraði er 2.488 Gbit/s niðurstreymis og 1.244 Gbit/s andstreymis. Eftir 15+ ára fjöldadreifingu hefur GPON dýpsta ONT vistkerfi allrar PON tækni og þess vegna byrja flest FTTH netkerfi fyrir heimili enn hér.
Veldu það þegar:Meirihluti áskrifenda kaupir áætlanir undir 1 Gbit/s, þú þarft breiðan ONT birgjagrunn og þrýstingur á kostnaði er mikill.Slepptu því þegar:þú ætlar að selja samhverf 1G/2G eða fyrirtæki L2VPN innan 24 mánaða - flutningskostnaður frá GPON til XGS-PON er raunverulegur ef ODN var ekki hannað fyrir samlíf.
XG-PON OLT
XG-PON (G.987) veitir 10 Gbit/s niðurstreymis og 2,5 Gbit/s andstreymis. Í reynd hefur XG-PON verið að mestu framhjá af XGS-PON vegna þess að ósamhverft 10G samsvarar ekki lengur þjónustuþörf nútímans. Nýjar dreifingar byrja sjaldan með XG-PON.
XGS-PON OLT
XGS-PON er skilgreint íITU-T G.9807.1sem samhverft 10 Gbit/s kerfi. Það er samhliða GPON á sama ODN í gegnum bylgjulengdaaðskilnað, sem er ástæðan fyrir því að það er orðið sjálfgefin uppfærsluleið fyrir tier-1 rekstraraðila.
Veldu það þegar:þú selur hágæða breiðband, styður fyrirtækisaðgang, skipuleggur farsíma xHaul eða búist við samhverfri fjöl-gig eftirspurn innan 3 ára.Slepptu því þegar:verkefnið er lítið íbúðarhúsnæði þar sem hver áskrifandi er á 100–300 Mbit/s áætlun og lágmarka þarf útgjöld - GPON er enn ódýrara á hverja höfn í dag.
NG-PON2 OLT
NG-PON2 notar tíma- og bylgjulengdardeilingarmultiplexing (TWDM) til að skila allt að 40 Gbit/s heildarfjölda á PON. Sendingarsamrunalagið er tilgreint íITU-T G.989.3. NG-PON2 er aðallega viðeigandi fyrir símafyrirtæki sem þurfa sveigjanleika í bylgjulengd fyrir fyrirtæki eða farsímaframsendingar. Fyrir flesta netþjónustuaðila er XGS-PON hagnýtari kosturinn vegna þess að ljósavistkerfið er mun ódýrara.
Combo PON OLT
Combo PON línukort ber GPON og XGS-PON á sömu tengi og sömu trefjum, aðskilin með bylgjulengd. Þetta gerir rekstraraðila kleift að flytja úrvalsáskrifendur yfir á XGS-PON án þess að endur-leggja snúrur á ODN eða rúlla vörubíl. Fyrir hvaða rekstraraðila sem er með þroskandi GPON uppsettan grunn er Combo PON OLT venjulega betra en að keyra samhliða GPON og XGS-PON kort.
OLT tegundir eftir vélbúnaðarhönnun
Formstuðull ákvarðar stækkanleika, orkuofframboð og rekstrarlíkanið:
- Box OLT- fastar stillingar, venjulega 4 til 16 PON tengi, 1U eða 2U. Rétt fyrir litla netþjónustuaðila (undir ~5.000 áskrifendur), MDU, hótel og háskólasvæði á einum -stað. Takmörkuð stækkun er{10}}viðskiptin.
- Undirvagn OLT- einingakerfi, með óþarfi afl, tvöföld stjórnplan og 8–20 þjónusturauf. Réttur fyrir rekstraraðila sem hyggjast hafa meira en 20.000 áskrifendur á hverri síðu eða bera farsímaupprás sem þolir ekki eina rafmagnsbilun.
- Lítill OLT- 1–2 PON tengi, oft á borðtölvu-stærð. Gagnlegt fyrir flugmenn, hótel, rannsóknarstofuuppsetningar eða afskekktar síður með færri en 100 ONT.
- Úti OLT- hert fyrir ‑40 gráðu til +65 gráðu notkun, IP65/IP66 girðingar, oft stöng- eða skápur-festur. Notað fyrir dreifðan aðgang í dreifbýlisnetum, iðnaðargörðum og hvaða síðu sem er þar sem ljósleiðarar-stofnana eru of langt til að hægt sé að ná þeim á skilvirkan hátt.
GPON OLT vs XGS-PON OLT: Hvorn ættir þú að velja?
Þetta er ein algengasta innkaupaspurningin 2025–2026, svo hún á skilið sinn hluta.
- Veldu GPONef meira en 80% áskrifenda munu kaupa áætlanir undir 500 Mbit/s næstu 3 árin, þá er ONT markaðurinn á þínu svæði GPON-ráðandi og capex er bindandi þvingunin. 16 porta GPON kassi OLT með 4×10G upptengingum getur þjónað 2.000–4.000 íbúðaáskrifendum þægilega.
- Veldu XGS-PONef þú selur samhverfa 1G/2G áætlanir, rekur L2VPN fyrirtæki, skipuleggur farsímaframhal eða starfar á markaði þar sem samkeppnisaðilar auglýsa nú þegar 2 Gbit/s íbúðarhúsnæði. XGS-PON er líka skynsamlegra í greenfield byggingu vegna þess að kostnaðarálag á hverja-höfn yfir GPON hefur minnkað verulega.
- Veldu Combo PONef þú ert nú þegar með GPON uppsettan grunn og þarft áfangaskipti án þess að trufla núverandi áskrifendur. Þetta er næstum alltaf rétta svarið fyrir starfandi rekstraraðila.
Ein hagnýt regla: ef ISP ætlar að selja samhverfa 1G eða 2G pakka innan tveggja ára, kostar innleiðing GPON nú venjulega meira til lengri tíma litið en að byrja með XGS-PON eða Combo PON, þegar vörubíll veltur og ONT skipti eru talin.

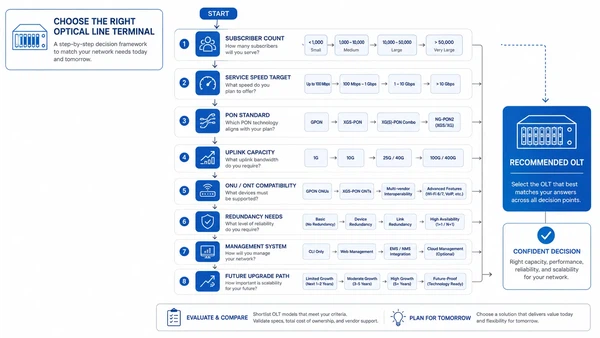

Hvernig á að velja rétta sjónlínustöðina
Valferlið ætti að fylgja skýrri forgangsröð. Að gera það aftur á bak - frá verði eða PON-gáttatalningu - er ein stærsta orsök ofeyðslu OLT og vanrækslu.
Byrjaðu með áskrifendagetu og skiptingarhlutfalli
Áætlaðu núverandi og 5-ára áskrifendafjölda, væntanlegt-upptökuhlutfall og skiptingarhlutfall. 1:32 skipting er dæmigerð fyrir GPON FTTH; 1:64 er mögulegt en eykur sjónræna fjárhagsáætlunina; 1:128 er frátekið fyrir stuttar{10}}þéttbýlisbyggingar með miklum þéttleika. Fyrir 500 áskrifendur í einni MDU klukkan 1:32 gefa tvö PON tengi og 4-port box OLT 50% rými fyrir vöxt.
Passaðu PON-staðalinn við þjónustustigið - Ekki bæklinginn
Veldu PON staðal úr raunverulegri þjónustuáætlun, ekki frá því sem lítur út fyrir að vera framtíðar-sönnun á glæru. Ef 90% áskrifenda verða áfram á 200 Mbit/s er GPON rétta svarið jafnvel þótt XGS-PON sé „nýrri“.
Athugaðu Uplink getu áður en PON tengi eru talin
Fyrir lítinn ISP er ofáskrift upptengis oft stærri flöskuháls en fjöldi PON-tengja. 16-gátta GPON OLT með aðeins 2×10G upptengla er verulega takmarkaður{11}}um leið og áskrifendur fara yfir ~3.000. Staðfestu stuðning fyrir 10G/25G/40G/100G upptengla, tenglasöfnun og tvískipta upptengla við tvo samsöfnunarrofa.
Staðfestu ONU/ONT samvirkni - Ekki gera ráð fyrir
Tvö tæki sem styðja „sama GPON staðal“ geta samt bilað samvirkni vegna mismunar á OMCI-útfærslu, MIB-viðbótum eða misræmis í þjónustu-sniðmáti. Áður en þú skrifar undir skaltu -prófa nákvæmlega ONT-líkönin á OLT-fastbúnaðinum sem markmiðið er. Gefðu gaum að VLAN þýðingarhegðun, fjölvarpi (IGMP snooping/proxy), TR-069 ACS samþættingu og áreiðanleika fastbúnaðar.
Skipuleggðu offramboð heiðarlega
Síma- og viðskiptakerfi-þarfa tvöfalt afl, tvöfaldar stjórneiningar, heita-skiptalínukort og verndarrofi af gerð B eða C. Lítið einkanet getur lifað án þessara; net sem flytur farsímaflutning getur það ekki.
Meta stjórnun - Það ákveður langtíma-Opex
Stjórnunareiginleikar sem draga verulega úr rekstrareiningum: núll-snerta ONU úthlutun, magn fastbúnaðarútsendingar með afturköllun, SNMP/NETCONF/gNMI útsetningu fyrir eftirlit með stöflum, kerfisskrá með skipulögðum reitum, hlutverka-aðgang og per-þjónustuumferðarteljara. OLT með sterkt CLI en lélega NMS samþættingu lítur út fyrir að vera ódýrt fyrirfram og verður dýrt eftir uppsetningu.
Skipuleggðu uppfærsluslóðina fyrir fyrstu uppsetningu
Ef líklega er flutningur GPON-til-XGS-PON innan 5 ára skaltu velja annað hvort Combo PON línukort eða undirvagnsvettvang sem tekur við XGS-PON kort á núverandi ODN.
Hagnýt OLT Val Dæmi
Dæmi 1: 500-áskrifandi MDU
500 eininga fjölbýlishús, hámarks þjónusta við 500 Mbit/s niðurstreymis, 50 Mbit/s andstreymis. Fjögurra porta GPON kassi OLT við 1:32 skiptingu (16 ONT á hverja port × 4 tengi=128 strax ONT, hægt að stækka yfir margar PON tengi) með 2×10G upptengingum er nóg. Einn aflgjafi er ásættanleg ef það er bygging UPS.
Dæmi 2: Lítil ISP, 8.000 heimili samþykkt
ISP á landsbyggðinni sem skipuleggur 8.000 heimili á 3 árum, blandaðar áætlanir frá 100 Mbit/s upp í samhverft 1 Gbit/s. 16-porta Combo PON kassi OLT (eða lítill undirvagn með tveimur Combo PON kortum) með 4×10G upptengingum gerir ISP kleift að nota GPON fyrir inngangsstigið og XGS-PON á sömu trefjum fyrir hágæða áskrifendur. Mælt er með tvöföldum afli þar sem ekkert starfsfólk er á staðnum.
Dæmi 3: Enterprise Campus, 12 byggingar
12-bygging fyrirtækja háskólasvæðis sem rekur samræmd fjarskipti, myndbönd og aðskilin sjálfvirknikerfi bygginga. Lítill undirvagn OLT með 8–16 GPON tengi, tvöföldum stýrieiningum og 25G upptengingum við kjarnann er dæmigerð passa. VLAN-fyrir hverja byggingu auk QoS fyrir VoIP umferð eru lögboðin stillingaratriði.
OLT vs ONT vs ONU: Hver er munurinn?
Auðvelt er að rugla saman PON-einingunum fjórum:
- OLT (Optical Line Terminal)- veitenda-megin, stjórnar öllu PON, skipuleggur andstreymis, stjórnar öllum ONU/ONT.
- ONU (Optical Network Unit)- notanda-hlið eða nálægt-notendatæki sem lýkur trefjum og veitir Ethernet/RF tengi; oft notað í FTTB eða curb dreifing.
- ONT (Optical Network Terminal)- viðskiptavina-endapunktur í FTTH; virkan ONU settur inni á heimilinu.
- ODN (Optical Distribution Network)- óvirka verksmiðjan milli OLT og ONU/ONT, sem samanstendur af fóðrunarkapal, splitterum,trefjadreifingarbox, fallsnúrur og tengi.
Einn OLT stjórnar mörgum ONU/ONT yfir sameiginlegu, óvirku ODN - sem er öll byggingarhugmyndin á bak við PON.
Algengar spurningar
Sp.: Hversu margar ONT getur ein OLT tengi stutt?
A: PON staðallinn setur fræðilegt þak (venjulega 64 eða 128), en hagnýt takmörk eru sett af sjónrænu fjárhagsáætluninni. Með 1:32 skiptingu nær Class B+ GPON tengi um 20 km. Klukkan 1:64 lækkar útbreiðslan niður í u.þ.b. 10 km eftir því að skipting og tengi tapast. Áætlun út frá sjónrænu fjárhagsáætluninni, ekki þakinu.
Sp.: Er GPON enn nóg fyrir lítinn ISP árið 2026?
Svar: Fyrir flesta netþjónustuaðila í dreifbýli og smábæjum-sem áskrifendur kaupa áskrift undir 500 Mbit/s, já. Fyrir hvaða markaði sem er þar sem samkeppnin selur nú þegar 1 Gbit/s samhverft til heimila, er GPON eitt og sér skammtímasvar í besta falli - Combo PON er venjulega öruggari kosturinn.
Sp.: Hver er munurinn á GPON OLT og EPON OLT?
A: GPON fylgir ITU-T G.984 röðinni og notar GEM ramma með OMCI stjórnun, en EPON fylgir IEEE 802.3ah og notar innbyggða Ethernet ramma með OAM-byggðri stjórnun. GPON er ráðandi í Evrópu og Norður-Ameríku; EPON hefur í gegnum tíðina verið sterkt í hlutum Asíu. ONU vistkerfi eru ekki skiptanleg.
Sp.: Hvenær ætti ég að velja XGS-PON fram yfir GPON?
A: Veldu XGS-PON þegar þú selur eða ætlar að selja samhverfa fjöl-gig þjónustu, styðja L2VPN fyrirtæki, keyra farsíma xHaul eða keppa á markaði þar sem 2 Gbit/s íbúðarhúsnæði er þegar auglýst. Fyrir hreina aðgangs-íbúð, vinnur GPON oft enn á fjárfestingum.
Sp.: Get ég keyrt GPON og XGS-PON á sama trefjaranum?
A: Já - það er einmitt það sem Combo PON og XGS-PON bylgjulengd samlíf eru til. Kerfin tvö nota mismunandi bylgjulengdir niðurstreymis og andstreymis, þannig að þau deila sama ODN, splitterum og droptrefjum. Þetta er staðlað flutningsleið fyrir starfandi rekstraraðila.
Sp.: Box OLT eða undirvagn OLT - sem er rétt fyrir mig?
A: Fyrir neðan ~5.000 áskrifendur á hverja síðu er OLT kassi venjulega betri kosturinn fyrir fjárfestingar og fótspor. Þar fyrir ofan, eða hvar sem offramboð og 24/7 SLAs skipta máli, borgar undirvagnspallur til baka með tvöföldum stjórnvélum, heitum-skiptalínukortum og lengri endingartíma.
Sp.: Hvað ætti ég að athuga áður en ég kaupi OLT?
A: PON staðall, PON-tengifjöldi við áætluð skiptingarhlutfall, upptengingargeta, nákvæm ONT samtenging, offramboðsstig (afl og eftirlit), optískur fjárhagsáætlunarflokkur, NMS samþætting, uppfærsluferli fastbúnaðar, öryggisvandamál og 5 ára heildarkostnaður við eignarhald.
Niðurstaða
Optical Line Terminal er meira en trefjagáttarsafnari - það er tímaáætlun, öryggismörk og stjórnunarplan PON. Kostnaður við rangt OLT val kemur sjaldan fram í kaupverði; það birtist tveimur árum síðar í rúllum vörubíla, uppfærslu á afkastagetu og óánægðum áskrifendum.
Rétti upphafspunkturinn er þjónustuleiðarvísirinn, ekki bæklingurinn. Passaðu PON staðalinn við hæsta þrepið sem þú munt selja, stærððu upptenglana fyrir raunverulega upptöku-ekki nafngildi gátta, staðfestu ONT samtengingu á nákvæmlega fastbúnaðinum sem þú munt keyra og skipuleggðu uppfærsluslóðina fyrir fyrstu uppsetningu. Til að fá heildarmynd af stuðningi við óvirka innviði - skipta, tengjum, fallbúnaði, dreifiboxum ogstakar-trefjategundir- skoðaðu það víðtækariljósleiðaralausnirsem umlykur hvaða OLT dreifingu sem er.
