Leiðbeiningar um virka ljósleiðara: Hvað er AOC kapall og hvernig á að velja einn|DIMIFIBER

Þar sem gagnaver þrýstist í átt að 100G, 400G og víðar, er tengingin á milli tveggja porta ekki lengur bara kapall - heldur er það hönnunarákvörðun sem hefur áhrif á þéttleika, loftflæði, orkukostnað og langtímaviðhald. Fyrir tengla sem teygja sig framhjá því sem kopar ræður vel við en þurfa ekki fulla einingu aðskildra ljósleiðara og ljósleiðara, reynist virkur ljósleiðari oft vera hagnýtasta svarið.

Anvirkur ljósleiðari (AOC)er verksmiðju-lokað kapalsamsetning sem notar ljósleiðara sem flutningsmiðil og samþættir virka ljósræna senditæki í báða enda. Að utan lítur það út eins og atrefjaplástursnúrameð innstungnum tengjum; inni framkvæmir það raf-í-sjónumbreytingu við sendingarenda, flytur merkið yfir trefjar og breytir því aftur í rafmagn í móttökuendanum - allt án þess að þurfa aðskilin ljóssenda.

Þessi handbók fjallar um hvernig AOC snúrur virka, hvar þær passa í samanburði við DAC snúrur og optíska senditæki, hvaða hraða og formstuðlar eru í boði og hvernig á að velja og nota rétta AOC fyrir gagnaver, fyrirtæki, HPC og AI netumhverfi.

Hvernig virkar virkur optískur kapall?

Þegar hýsingartæki - rofi, þjónn eða netmillistykki - sendir gögn fer merkið úr tenginu sem rafmerki. AOC tengið á sendiendanum inniheldur leysidrif og lóðréttan -hola yfirborð-geislandi leysir (VCSEL) eða annan ljósgjafa sem breytir rafmerkinu í ljós. Það ljós fer í gegnum multimode trefjar inni í kapalsamstæðunni. Við móttökuenda breytir ljósnemi ljósinu aftur í rafmerki og sendir það til hýsilgáttarinnar.

Þessi hönnun framleiðir nokkra eiginleika sem aðgreina AOC frá óvirkum koparkaplum:

• Ytra viðmótið er rafmagns - snúran tengist venjulegum SFP+, SFP28, QSFP+, QSFP28, QSFP-DD, eðaOSFP tengialveg eins og DAC eða optískur senditæki.
• Innri slóðin er optísk, þannig að kapallinn getur náð vegalengdum sem kopar getur ekki staðið undir við háan gagnahraða - venjulega allt að 30 m, 50 m, 70 m eða jafnvel 100 m, allt eftir hraða og vöruforskrift.
• Kapallinn dregur afl frá hýsilgáttinni vegna þess að báðir endar innihalda virka rafeindatækni. Orkunotkun er venjulega á bilinu 0,5 W til 3,5 W á enda, mismunandi eftir hraða og hönnun.
• Lengd og tengi endar eru festir í verksmiðjunni. Ef snúran er skemmd, röng lengd eða ósamrýmanleg, verður að skipta um alla samsetninguna.

Vegna þess að það sameinar tengjanlegt rafmagnsviðmót við sjónsendingarleið, er AOC oft lýst sem millivegi milli DAC snúru og stakra optísks senditækis sem er parað viðfiber patch snúru.

Virkur optískur kapall vs DAC kapall vs optískur senditæki

Þrír algengustu valkostirnir fyrir há-hraðapunkta-til-tengla gagnavera eru DAC (Direct Attach Copper) snúrur, AOC snúrur og sjónsenditæki með aðskildum trefjasnúrum. Hver hentar mismunandi settum af þvingunum.

Regla um skjóta ákvörðun

Í raunverulegri dreifingu er tegund tengils venjulega ákvörðuð af fjarlægð og umhverfi frekar en einni forskrift:

• 1–3 m, sama rekki:Óvirkur DAC er venjulega fyrsti kosturinn - lægsti kostnaðurinn, ekkert afl, einfaldasta uppsetningin. Veldu AOC í staðinn aðeins ef kapalmagn eða EMI er sérstakt áhyggjuefni.
• 3–7 m, aðliggjandi grindur:Annað hvort virkur DAC eða AOC gæti virkað. AOC verður hagnýtara þegar koparstífleiki gerir leið erfiða í þéttum kapalslóðum.
• 7–100 m, þver-röð eða þver-sal:AOC er venjulega-valkosturinn. Aðskilið ljóstæki meðtrefjaplástrasnúrurverða ákjósanlegur þegar þú þarft plásturs-sveigjanleika eða þegar hlekkurinn verður að vera-lokanlegur.
• Umfram 100 m eða uppbyggðar snúrur:Stöðug senditæki pöruð viðeinfaldur-hamur trefjareðamultimode trefjareru staðlað nálgun.

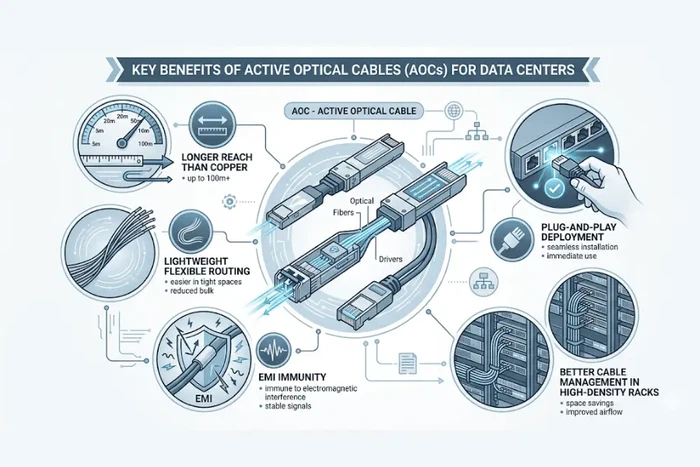

Helstu kostir virkra ljósleiðara

Lengri ná en kopar

Kopar twinax snúrur missa merki heilleika hratt við háan gagnahraða. Við 25G er óvirkur DAC almennt takmörkuð við um 5 m; við 100G og yfir, lækkar hagnýt umfang enn frekar. AOC snúrur, vegna þess að þær senda yfir trefjar innvortis, geta stutt 10 m, 30 m, 50 m eða lengur, allt eftir vörunni - og brúa bilið milli kopars og fullbyggðra trefja án þess að bæta við flóknum aðskildum ljósleiðara.

Léttari þyngd og auðveldari leið

100G QSFP28 DAC kapall er áberandi stífari og þyngri en 100G QSFP28 AOC af sömu lengd. Í háum-þéttleika rekkum þar sem tugir kapla liggja frá topp-af-rekki yfir á netþjóna fyrir neðan, hefur magn kapal bein áhrif á loftflæði, nothæfi og hættu á að aftengjast fyrir slysni meðan á viðhaldi stendur. AOC snúrur eru þynnri og sveigjanlegri, sem auðveldar leið í gegnumvélbúnaður fyrir kapalstjórnunog lóðréttir kapalbakkar.

Ónæmi fyrir rafsegultruflunum

Vegna þess að merkjaslóðin inni í AOC er sjónræn er kapalinn ónæmur fyrir rafsegultruflunum - sem er þýðingarmikill kostur í umhverfi sem er fullt af rafmagnssnúrum, háum-straumsrútum og tugum skiptiaflgjafa. Koparsnúrur geta aftur á móti tekið upp hávaða sem rýrir gæði tengla, sérstaklega yfir lengri keyrslur.

Plug-and-Play dreifing

AOC snúrur koma sem heilar samsetningar. Það er engin þörf á að passa senditækiseiningu við trefjaplástursnúru, staðfesta tegund pólsku eða hafa áhyggjur af mengun tengis við lokun á vettvangi. Fyrir teymi sem setja upp hundruð tengla í nýrri uppbyggingu-rekki minnkar þetta bæði uppsetningartíma og fjölda hluta sem geta farið úrskeiðis.

Takmarkanir á AOC snúrum

Föst lengd og ó-einingahönnun

Ekki er hægt að loka aftur-AOC snúru eða stytta hana. Ef snúran er of stutt, of löng, skemmd eða kóðuð fyrir rangan söluaðila verður að skipta um alla samsetninguna. Þetta gerir nákvæmar for-uppsetningarmælingar nauðsynlegar - að rekja alltaf raunverulega snúruleið (þar á meðal lóðrétt fall, lárétt hlaup, þjónustulykkjur og beygjubil) frekar en að áætla beina-línuvegalengd.

Hærri kostnaður en DAC fyrir stutta hlekki

Fyrir tengingar í-rekki undir 3 m er óvirkur DAC næstum alltaf ódýrari og tekur ekkert rafmagn. AOC verður aðeins réttlætanlegt með kostnaði-þegar hlekkurinn þarf meira ná, léttari eða EMI friðhelgi.

Samhæfni og kóðun söluaðila

AOC snúrur verða að þekkjast af hýsingartækinu. Margir skipta um framleiðendur - Cisco, Arista, Juniper, NVIDIA (Mellanox) - framfylgja kóðunarathugunum söluaðila. AOC sem er raf- og sjónrænt rétt getur samt mistekist að tengja ef EEPROM kóðun passar ekki við samþykktan lista pallsins. Áður en þú kaupir skaltu staðfesta stuðning fyrir tiltekna rofagerð, vélbúnaðarútgáfu og brotastillingu. Fyrir þriðju-samhæfðar AOC snúrur, veldu birgi sem veitir rétta EEPROM kóðun, for-samhæfniprófun fyrir sendingu og tæknilega aðstoð.

Minni sveigjanlegur en senditæki + trefjar

Ef umhverfið þitt notar skipulögð kaðall með pjatlaspjöldum, eða ef þú býst við að breyta fjarlægðum tengiliða, skipta um ljósfræði eða endur-plástra tengingar reglulega,optísk senditækimeð ljósleiðarasnúrum bjóða upp á meiri-sveigjanleika til lengri tíma en AOC.

Algengar AOC kapalgerðir eftir hraða

10G SFP+ AOC

SFP+ AOC snúrur styðja 10 Gigabit Ethernet og eru notaðar fyrir þjón-til að-skipta, skipta-í-skipta og geymslutengingar. Dæmigert umfang er allt að 100 m. Þó að 10G dreifing sé þroskaður er SFP+ AOC enn algengt í fyrirtækjaumhverfi sem hafa ekki enn flutt aðgang{11}}lagstengla til 25G.

25G SFP28 AOC

SFP28 AOC snúrur bera 25G Ethernet og hafa að mestu komið í stað SFP+ í nútímalegri hönnun fyrir aðgang að gagnaverum miðlara, þar sem 25G á hvert netþjónstengi er í takt við blað-hryggsarkitektúr sem keyrir 100G upptengla. Tekið er venjulega allt að 30 m eða meira. Að skilja muninn á milliSFP og SFP+ formþættirhjálpar við að skipuleggja blandað-hraðaumhverfi.

40G QSFP+ AOC

QSFP+ AOC snúrur styðja 40G Ethernet með fjórum 10G brautum. Þeir finnast enn í samsöfnunar- og upptengingarhlutverkum, þó að mörg net hafi farið úr 40G í 100G. QSFP+ AOC er einnig notað í 40G-til-4×10G útbrotsstillingum.

100G QSFP28 AOC

QSFP28 AOC er ein útbreiddasta AOC tegundin í nútíma gagnaverum. Það ber 100G Ethernet yfir fjórar 25G brautir og styður allt að 30 m eða meira. Dæmigert notkunartilvik eru meðal annars upptenglar frá blaða-til-hryggjarskipta, geymsluefnistengingar og-afkastamikil tölvuklasa.

400G og 800G AOC

400G AOC snúrur nota QSFP-DD eða OSFP formþætti, en 800G valkostir eru að koma fram á næstu-kynslóðarkerfum. Þessi hraði er sérstaklega viðeigandi í gervigreindarþjálfunarþyrpingum og of stórum gagnaverum, þar sem tengiþéttleiki, -orkufjárhagsáætlun fyrir hverja höfn og hitauppstreymi eru mikilvægar skorður. Við 400G og hærra þarf að sannreyna allar kröfur um framleiðréttingu (FEC), akreinafjölda og ASIC-stuðning fyrir rofa -. kapall sem virkar á einum vettvang getur ekki frumstillt á öðrum án réttrar FEC-stillingar. TheQSFP-DD formstuðuller skilgreint af QSFP-DD Multi-Source Agreement (MSA), sem tilgreinir vélrænar, rafmagns- og hitaupplýsingar fyrir þessi há-viðmót.

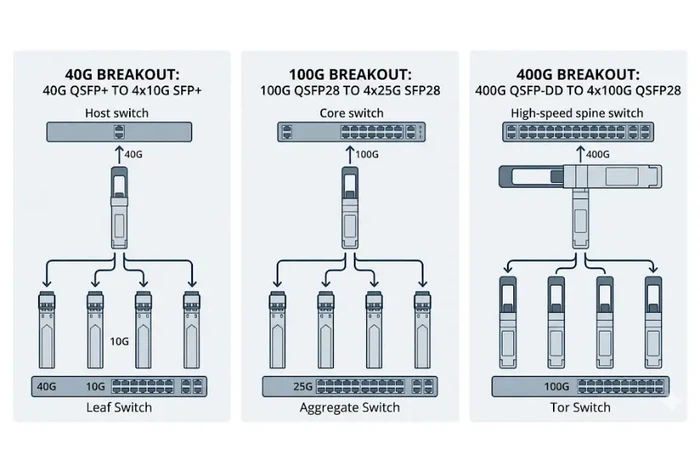

Breakout AOC snúrur

AOC-snúra sem er brotin sundur einni-háhraða tengi í margar tengingar með minni-hraða. Algengar stillingar innihalda:

• 40G QSFP+ til 4×10G SFP+
• 100G QSFP28 til 4×25G SFP28
• 400G QSFP-DD til 4×100G QSFP28

Breakout AOC er gagnlegt þegar rofi styður port breakout mode og hinn endinn tengist netþjónum eða tækjum með minni-hraðaviðmóti. Áður en þú pantar skaltu staðfesta að skiptastýrikerfið styður tiltekna brotastillingu - sumir vettvangar krefjast skýrrar CLI eða fastbúnaðar-stigs brotakerfis. Sjá þetta fyrir trefja-undirstaða brotavalkostiLeiðarvísir fyrir MPO brotsnúrueða læra meira umMPO kapalgerðir.

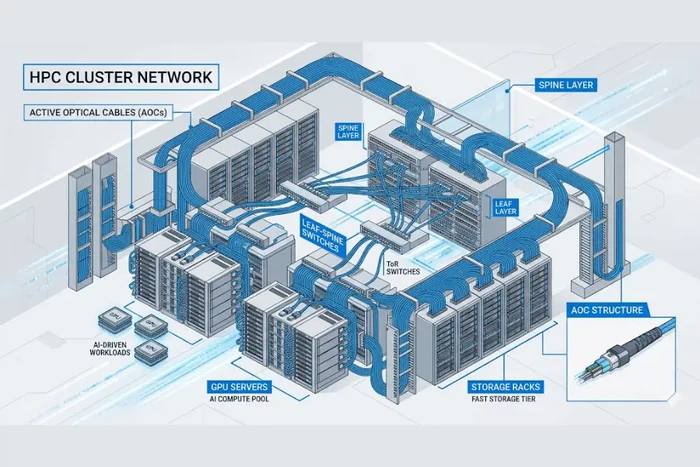

Hvar eru virkir optískir kaplar notaðir?

Gagnamiðstöð efst-af-rekki og blaða-hryggstengla

AOC snúrur passa eðlilega fyrir stutta- til miðlungs-tengla sem mynda meirihluta tenginga inni í gagnaveri: miðlara til topps-á-rakkarofa (venjulega 3–10 m) og blaðrofi yfir í hryggrofa yfir aðliggjandi rekki (venjulega 10–30 m). Í þessum hlutverkum skilar AOC nægilega miklu umfangi án kostnaðar og flókins stakrar ljósfræði.

AI þjálfunarklasar og HPC

AI GPU þyrpingar - byggðar á kerfum eins og NVIDIA InfiniBand eða RoCE efni - krefjast mikillar-bandbreiddar og lítillar-töftengla. AOC snúrur draga úr umfangi kapalanna í umhverfi þar sem hundruð eða þúsundir 100G, 200G eða 400G tengingar renna saman á nokkrum rofum. Sem sagt, gervigreindarklasar nota einnig mikið DAC (í mjög stuttu máli í-rack GPU-til-að skipta um tengla) og staka ljósfræði (fyrir lengri milli-pod tengingar), þannig að AOC er eitt verkfæri meðal margra frekar en sjálfgefið.

Geymsluefnistengingar

Geymslufylki, NVMe-of markmið og SAN rofar sitja oft í sérstökum rekkum sem tengjast aftur við tölvurekki yfir vegalengdir þar sem kopar verður óhagkvæmur. AOC veitir hreinan, léttan tengil fyrir þessar tengingar.

Fyrirtækja- og háskólasvæði búnaðarherbergi

Í skiptaherbergjum fyrirtækja getur AOC einfaldað uppsöfnun upptengla og kross-tengja tengla þar sem skipulögð kaðall er ekki krafist og fljótleg uppsetning skiptir meira máli en sveigjanleiki við-enduruppfærslur til lengri tíma.

Hvernig á að velja rétta AOC snúru?

Val á AOC-snúru er marg-þrepa ferli. Í reynd er eindrægni oft athugað áður en snúrur er lengdur, vegna þess að óstuddur kapall er hugsanlega ekki þekktur þótt líkamlegt viðmót passi.

Skref 1: Þekkja Port Form Factor

Athugaðu báða enda hlekksins. Algengar formþættir eru SFP+, SFP28, QSFP+, QSFP28, QSFP56, QSFP-DD og OSFP. Ekki gera ráð fyrir að kapall virki bara vegna þess að hann passar líkamlega við - formstuðullinn, hraðinn og kortlagning akreinarinnar verða öll að vera í samræmi. Skilningurtengitegundirhjálpar til við að forðast líkamlegt misræmi.

Skref 2: Passaðu gagnahraða og brautarstillingu

Veldu AOC sem er metið fyrir nauðsynlegan tengihraða. Fyrir brotstengla, staðfestu bæði samanlagðan gáttarhraða og stillingar fyrir hverja-braut (til dæmis 4×25G frá 100G tengi, eða 4×100G frá 400G tengi).

Skref 3: Staðfestu samhæfni vettvangs

Staðfestu að AOC sé studd á tilteknu rofalíkani, NIC gerð og fastbúnaðarútgáfu í báðum endum. Fyrir snúrur þriðju-aðila skaltu ganga úr skugga um að kóðun EEPROM seljanda passi við samþykktan lista hýsingartækisins. Margir söluaðilar birta samhæfnifylki - ráðfærðu þig við þau áður en þeir kaupa.

Skref 4: Mældu raunverulegan kapalstíg

Rekjaðu raunverulega leið frá höfn til hafnar, með hliðsjón af lóðréttu falli, láréttum kapalbakkahlaupum, þjónustulykkjum og lágmarksbeygjuradíus. Bættu við litlu magni af slaka - en ekki svo miklu að umfram snúrur loki fyrir loftflæði eða rugli í rekkanum. Til að fá leiðbeiningar um efnislega snúruleiðingu, vísa tilUppsetningarleiðbeiningar fyrir ljósleiðara.

Skref 5: Metið afl og hitaáhrif

Hver AOC endi dregur afl frá hýsilhöfninni. Í há-þéttleikarofa með 32 eða 64 QSFP28 tengjum getur heildaraflsnotkun frá AOC snúrum verið þýðingarmikil. Farðu yfir hitahönnunarafl (TDP) kostnaðarhámark rofans og tryggðu nægilegt loftflæði - sérstaklega í kældum rofum að aftan-til- að framan þar sem stíflur í kapalnum á framhliðinni hafa bein áhrif á kælingu.

Skref 6: Áætlun fyrir FEC og DOM kröfur

Við 100G og hærra krefjast tenglar venjulega framsenda villuleiðréttingu (FEC). Staðfestu að bæði kapallinn og hýsingartækið styðji sömu FEC gerð (til dæmis RS-FEC eða FC-FEC). Ef þú þarft að fylgjast með heilbrigði tengla skaltu staðfesta hvort AOC styður Digital Optical Monitoring (DOM) eða Digital Diagnostics Monitoring (DDM) - ekki allar AOC vörur afhjúpa ljósafl, hitastig og hlutdræg straumlestur.

Bestu starfshættir fyrir uppsetningu og meðhöndlun

AOC snúrur eru einfaldari í notkun en stakar ljóstækni í flestum tilfellum, en þær innihalda samt trefjar og virka rafeindatækni sem krefst umhyggju.

• Haltu rykhettum áþar til innsetningin er sett. Menguð tengi eru ein algengasta orsök tengivillna í sjónrænum samsetningum.
• Virða lágmarksbeygjuradíus.Trefjar inni í snúrunni geta myndað ör-sprungur frá kröppum beygjum, sem leiðir til hléaaukna taps sem erfitt er að greina.
• Styðjið kapalþyngdina.Ekki láta snúruna hanga óstudda frá senditækistenginu. Notaðu kapalstjórnunararma, króka--og-lykkjubönd eða lóðrétta kapalstýringa til að dreifa þyngd. Aldeilisvélbúnaður fyrir kapalstjórnunverndar bæði snúruna og tengið.
• Merktu báða endana fyrir uppsetningu,sérstaklega fyrir brot úr AOC snúrum þar sem ein tengi viftur út á marga endapunkta.
• Prófaðu fyrst litla lotuí stórum dreifingum. Staðfestu að rofinn þekki snúruna, tengillinn frumstillist á væntanlegum hraða, FEC teljarar eru hreinir og DOM-lestur (ef tiltækur) falli innan forskrifta.

Úrræðaleit algeng vandamál með AOC hlekki

Þegar AOC hlekkur kemur ekki upp eða hegðar sér óreglulega skaltu vinna í gegnum þessar athuganir:

• Linkur ekki uppi:Gakktu úr skugga um að snúran sé að fullu í tenginu á báðum endum. Gakktu úr skugga um að rofinn eða NIC fastbúnaðurinn styður söluaðilakóðun AOC. Keyrðu „show interface transceiver“ eða samsvarandi skipun vettvangsins til að sjá hvort tækið þekki snúruna yfirleitt.
• „Óstuddur senditæki“ viðvörun:EEPROM kóðun passar ekki við samþykktan söluaðilalista tækisins. Hafðu samband við kapalbirgðann til að fá rétta kóðun, eða athugaðu hvort rofinn hafi skipun til að hnekkja staðfestingu senditækis (sumir pallar leyfa þetta, aðrir ekki).
• Brotbrautir fundust ekki:Staðfestu að gáttarbrot sé virkt í rofastillingunni. Sumir vettvangar krefjast endurræsingar eða endurhleðslu stillinga eftir að skipt er um brotham.
• Hátt villuhlutfall eða CRC villur:Skoðaðu báða tengiendana fyrir mengun eða líkamlegum skemmdum. Gakktu úr skugga um að rétt FEC ham sé samið á báðum hliðum. Athugaðu hvort brot á beygjuradíus sé meðfram snúruleiðinni.
• Stöðug hlekkur:Grunur um mengun tengis, álag á kapal við tengið eða hitauppstreymi (ofhitnun senditæki getur valdið stöðvun með hléum). Skoðaðu DOM-hitamælingar ef þær eru tiltækar.

Algeng mistök sem ber að forðast

Notkun AOC fyrir hvern hlekk óháð fjarlægð.

Fyrir sömu-rekkitengingar undir 3 m er óvirkur DAC venjulega ódýrari, tekur ekkert afl og virkar á sama hátt. Pantaðu AOC fyrir tengla þar sem kopar nái, kapalþyngd eða EMI er raunveruleg þvingun.

Panta breakout AOC án þess að staðfesta rofastuðning.

Brotkapall er gagnslaus ef rofatengi styður ekki nauðsynlega brotham. Staðfestu alltaf stillinguna - og athugaðu hvort endurræsa þurfi til að virkja hana - áður en kapallinn er sendur.

Áætla lengd kapals eftir beinni-línu fjarlægð.

Raunveruleg snúruleið í gegnum lóðrétta kapalstjóra, loftbakka og undir-gólfleið er oft 30–50 prósent lengri en sjónlínu-á milli hafna. Mældu raunverulega leiðina og bættu við hóflegri þjónustulykkju.

Hunsa samhæfni söluaðila.

Samhæfisvandamál eru ein algengasta orsök tafa á dreifingu AOC. Athugaðu samhæfingarfylki seljanda, prófaðu áður en þú pantar magnpantanir og vinndu með birgi sem útvegar vettvangs-sértæka EEPROM kóðun.

Meðhöndlar AOC eins og koparsnúru.

AOC snúrur eru léttari og sveigjanlegri en DAC, en þær innihalda samt glertrefja og virka sjónræna rafeindatækni. Forðastu að mylja, krappar beygjur undir tilgreindum lágmarksbeygjuradíus og draga spennu á tengihúsið.

Algengar spurningar um Active Optical Cables

Hvað þýðir AOC í netkerfi?

AOC stendur fyrir Active Optical Cable. Það er trefja-bundið kapalsamsetning með samþættum virkum sendiviðtakaíhlutum í báðum endum, hannaður til að stinga beint í staðlaða rofa, miðlara eða geymslutengi.

Hver er munurinn á AOC og DAC?

DAC-snúra (Direct Attach Copper) sendir rafmerki yfir kopar-twinax og hentar best fyrir mjög stutta í-rekki (venjulega 1–5 m). AOC breytir merkinu í ljós og sendir það yfir trefjar, styður lengri vegalengdir (allt að 30–100 m eftir hraða) með léttari þyngd og EMI friðhelgi. DAC er ódýrara og dregur minna afl fyrir stutta tengla; AOC er hagnýtara þegar ná, kapalþéttleiki eða rafsegulsuð er áhyggjuefni.

Er AOC kapall það sama og trefjaplástrasnúra?

Nei. Afiber patch snúruer aðgerðalaus kapall sem tengir tvo aðskilda optíska senditæki. AOC samþættir rafeindabúnað senditækisins í kapalsamstæðuna sjálfa, þannig að ekki er þörf á sérstakri ljósfræði.

Hver er hámarksfjarlægð AOC snúru?

Hámarksfjarlægð er mismunandi eftir hraða og vöru. 10G SFP+ AOC snúrur geta náð allt að 100 m. Við 25G og 100G er dæmigerð hámarksdreifing á bilinu 30 m til 100 m. Við 400G styðja flestar AOC vörur sem stendur allt að 30 m. Athugaðu alltaf tiltekna vörugagnablaðið til að fá staðfestar upplýsingar um ná.

Þarf AOC snúru rafmagn?

Já. Báðir endar AOC innihalda virka rafeindatækni (leysidrif, ljósnemar og stjórnrásir) sem draga afl frá hýsilgáttinni. Rafmagnsnotkun er venjulega á milli 0,5 W og 3,5 W á enda, allt eftir hraða og hönnun.

Styðja AOC snúrur DOM eða DDM eftirlit?

Sumar AOC-snúrur styðja Digital Optical Monitoring (DOM), einnig þekkt sem Digital Diagnostics Monitoring (DDM), sem veitir rauntímalestur á ljósafli, hitastigi, framboðsspennu og leysistraumi. Hins vegar styðja ekki allar AOC vörur DOM - athugaðu vöruforskriftina eða gagnablaðið áður en þú gerir ráð fyrir að þessi eiginleiki sé tiltækur.

Get ég notað-samhæfðar AOC snúrur frá þriðja aðila með Cisco, Arista, Juniper eða NVIDIA rofa?

Já, að því gefnu að AOC sé rétt kóðað fyrir markvettvanginn. AOC snúrur þriðju-aðila nota EEPROM söluaðilakóðun til að auðkenna sig fyrir hýsingartækinu. Virtur birgir mun kóða, prófa og sannreyna snúrur fyrir sérstakar rofagerðir og fastbúnaðarútgáfur. Sumir skiptapallar leyfa að slökkva á staðfestingarathugunum sendimóttakara, en ekki er mælt með því fyrir framleiðsluumhverfi.

Geta AOC snúrur stutt 400G eða 800G net?

Já. 400G AOC snúrur notaQSFP-DDeða OSFP formþættir eru fáanlegir í verslun. 800G AOC vörur eru farnar að koma fram þegar næstu-kynslóð skiptipallar og ASIC netkerfi koma út. Á þessum hraða þarf að sannreyna vandlega FEC kröfur, akreinarstillingar og hitauppstreymi. QSFP-DD MSA og OSFP MSA skilgreina vélrænu og rafrænu forskriftirnar fyrir þessi viðmót.

Er AOC hentugur fyrir gervigreindarnetkerfi gagnavera?

AOC er ein af nokkrum kapalgerðum sem notaðar eru í gervigreindargagnaver. Það virkar vel fyrir miðlungs-GPU-að-skipta og skipta-í-tengla þar sem þyngd og þéttleiki snúrunnar eru áhyggjuefni. Hins vegar treysta gervigreindarklasar einnig að miklu leyti á DAC fyrir mjög stutta-rekkitengla og á staka ljósfræði fyrir lengri milli-belg eða milli-þyrpingar. Valið fer eftir fjarlægð, orkukostnaði og samhæfni vettvangs.

Er hægt að skipta á heitum AOC snúrum-?

Flestar AOC snúrur eru hannaðar fyrir heitt-skipti - sem þú getur sett í eða fjarlægt á meðan kveikt er á hýsingartækinu, alveg eins og venjulegt senditæki sem hægt er að tengja við. Staðfestu samt alltaf heita-skiptastuðning í skjölum hýsingartækisins, þar sem sumir pallar gætu þurft sérstakar aðgerðir.

Hvernig bilanaleiða ég AOC tengil sem kemur ekki upp?

Byrjaðu á því að ganga úr skugga um að kapallinn sé að fullu í báðum endum. Athugaðu rofann CLI fyrir viðurkenningu og stöðu senditækis. Ef tækið tilkynnir „óstuddur senditæki“ gæti EEPROM kóðun ekki passað við - hafðu samband við birginn. Skoðaðu tengi-enda tengisins fyrir mengun. Fyrir brotstengla, staðfestu að portbrotsstillingin sé virkjuð í rofastillingunni. Ef hlekkurinn er uppi en óstöðugur, staðfestu FEC stillingar og athugaðu DOM-lestur fyrir óeðlilegt hitastig eða ljósafl.

Niðurstaða

Virkir sjónstrengir gegna ákveðnu og mikilvægu hlutverki í nútíma kaðalli gagnavera: þeir skila meira svigrúmi en kopar, minna magni en þykkar twinax samsetningar og einfaldari uppsetningu en aðskilin sjónsenditæki pöruð við ljósleiðarasnúrur. Þeir eru sérstaklega verðmætir í há-þéttleika blaða-hryggjaefni, gervigreind og HPC þyrpingum, og hvaða umhverfi sem er þar sem þarf að setja upp tugi eða hundruð þver-tengla á hraðbergi og stjórna þeim á hreint og vel.

En AOC er ekki alhliða lausn. Mjög stuttir tenglar eru betur þjónað með óvirkum DAC. Uppbyggt kaðallumhverfi með pjatlaspjöldum og tíðum endur-pjatlakalli fyrir stakan ljósleiðara og ljósleiðara. Og á hverju hraðastigi verður að staðfesta samhæfni palla áður en snúrur eru pantaðar.

Áður en þú skuldbindur þig til AOC skaltu staðfesta portformstuðulinn, gagnahraða, lengd kapalslóðar, samhæfni söluaðila, FEC kröfur, afl og hitauppstreymi og DOM stuðning. Vinna með birgi sem veitir vettvangs-sértæka kóðun, for-prófun á sendingu og móttækilega tækniaðstoð. Vel-valin AOC-snúra einfaldar uppsetningu og styður áreiðanlega-háhraðatengingu - en aðeins þegar það er passað við réttan tengil, rétta fjarlægð og réttan vettvang.
