Pólun ljósleiðarasnúru útskýrð: Duplex, MPO aðferðir og bilanaleitarleiðbeiningar

Pólun trefja er ein af þeim smáatriðum sem gleymast í ljósleiðaratengli - og einna pirrandi þegar það fer úrskeiðis. Kapall getur verið hreinn, tengin geta staðist skoðun og sjóntap getur mælst innan forskriftar, en samt neitar hlekkurinn enn að koma upp. Í mörgum tilfellum er undirrótin einföld: sendingarhlið annars tækis nær ekki móttökuhlið hins.

Þessi handbók fjallar um hvernig pólun trefja virkar í tvíhliða og MPO/MTP kerfum, muninn á skautunaraðferðum A, B, C, U1 og U2 og hvernig á að greina og koma í veg fyrir misræmi í Tx/Rx við uppsetningu eða viðhald.

Fljótt svar:Trefjaskautun þýðir að raða trefjaþráðum þannig að hver sendir (Tx) tengist réttum móttakara (Rx) í gagnstæða enda. Í tvíhliða tenglum þarf venjulega A-til-B plásturssnúru. Í MPO/MTP kerfum er pólun ákvörðuð af gerð stofnsnúrunnar, hönnun snælda, stefnu millistykkisins og uppsetningu plástursnúrunnar sem vinna saman sem samsvörun kerfi.

Hver er trefjaskautun í ljósleiðarakapal?

Pólun trefja lýsir því hvernig ljósleiðarum er komið fyrir þannig að sendir og móttakarar tengjast rétt yfir tengil. Í hvaða ljósleiðaratengingu sem er, verður sendirinn (Tx) á einu tækinu að ná í móttakara (Rx) á gagnstæða tækinu. Ef Tx tengist Tx, eða Rx tengist Rx, geta gögn ekki streymt.

Í tvíhliða trefjatengingu eru tveir trefjar notaðir - einn flytur umferð í hvora átt. Þetta er einfalt í stuttu máliljósleiðarasnúra, en það verður flóknara þegar rásin inniheldur plásturspjöld, millistykki, snældur, stofnsnúrur ogMPO/MTP tengi. Hver hluti í slóðinni getur haft áhrif á endanlega Tx/Rx röðun.

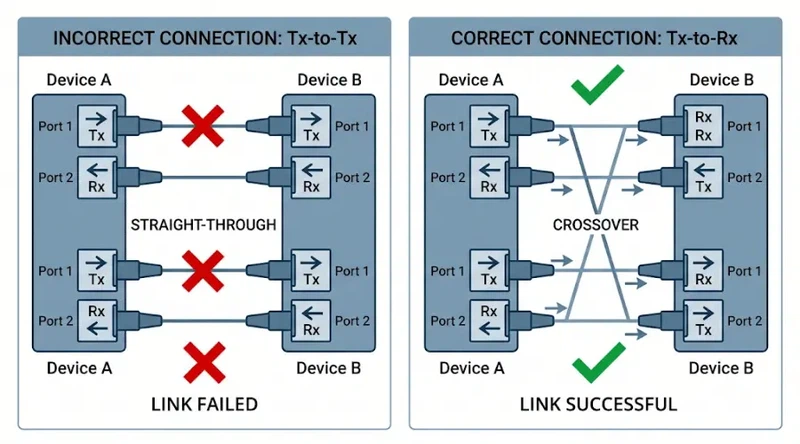

Hvers vegna trefjapólun skiptir máli í tvíhliða trefjatenglum

Tvíhliða trefjatenging er hannaður fyrir tvíátta samskipti. Einn strengjahandföng senda; hin handtökin fá. Pólunarsambandið verður að halda frá enda til enda:

• Tæki A Tx tengist tæki B Rx.
• Tæki B Tx tengist tæki A Rx.

Þegar þetta samband rofnar geta einkennin verið villandi. Tæknimaður gæti séð hreina endahlið og viðunandiinnsetningartapaflestrar, en samt helst rofatengin niðri eða senditækið tilkynnir ekkert móttekið merki. Áður en skipt er um senditæki eða endurþrif-tengi er þess virði að athuga hvort Tx- og Rx-leiðirnar séu rétt krossaðar.

Þess vegna ætti að skipuleggja pólun fyrir uppsetningu, staðfesta við prófun og skjalfesta þegar hlekkurinn er virkur.

A-til-B vs A-to-A Fiber Patch Snúrur: Hver er munurinn?

Tvíhliða plásturssnúrur eru merktar með trefjastöðum -, venjulega merktar A og B. Tvær algengustu pólunarstillingarnar eru A-til-B og A-til-A, og blanda þeim saman er ein algengasta orsök Tx/Rx vandamála á þessu sviði.

A-til-B Duplex Patch Cord (crossover)

A-til-B plásturssnúra fer yfir trefjarstöðurnar tvær frá einum enda til annars. Staða A við eitt tengi kemur í stöðu B við gagnstæða tengið. Þessi kross tryggir að Tx hliðin á einu tækinu nær Rx hliðinni á gagnstæða tækinu, sem er það sem flestar venjulegar tvíhliða tengingar krefjast.

Fyrir dæmigerðan búnað-til-að laga-spjaldið eða skipta-til-skipta um tvíhliða tengla, er A-í-B sjálfgefið sjálfgefið.

A-til-Tvíhliða plástrasnúra (bein-í gegn)

A-til-plásturssnúra heldur sömu trefjastöðu frá enda til enda - stöðu A helst í stöðu A. Hún framkvæmir ekki krossaðgerðina. A-to-A snúrur eru notaðar í sérstökum pólunaraðferðum eða kerfishönnun þar sem víxlunin á sér stað annars staðar í rásinni (eins og inni í snældu eða skottinu). Með því að nota einn án þess að skilja alla rásarhönnunina getur það kynnt nákvæmlega pólunarmisræmið sem þú ert að reyna að forðast.

Ábending tæknifræðings:TveirLC tvíhliðaplásturssnúrur geta verið líkamlega eins - sama tengi, sama trefjarstilling, sami jakkalitur - en hafa gagnstæða pólun. Staðfestu alltaf hvort snúran sé A-til-B eða A-til-A áður en þú plástrar. Merkingin er venjulega prentuð á tengistígvélina eða kapaljakkann.

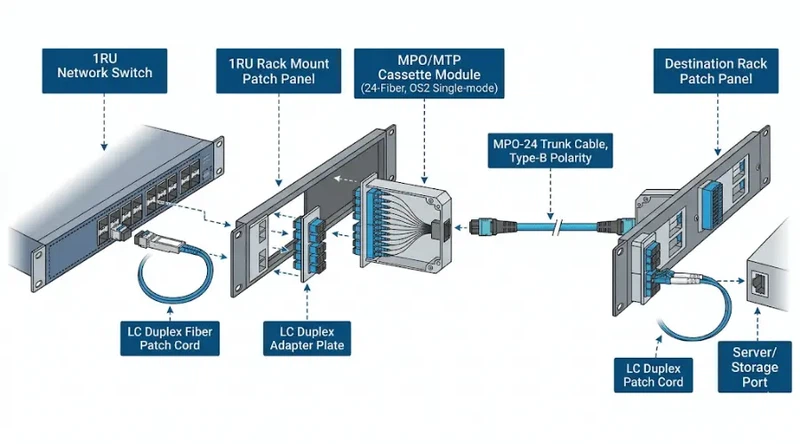

MPO/MTP pólun: Hvers vegna fjöl-trefjakerfi eru flóknari

MPO og MTP tengi bera margar trefjar - venjulega 8, 12 eða 24 - í einni hylki. Þær eru mikið notaðar í uppbyggðum kaðalli gagnavera vegna þess að þær styðja há-þéttleika stofntengla, snælda-undirbrotskerfi og flutningsleiðir til meiri hraða. Sjá þetta fyrir nákvæman samanburð á tengistöðlunum tveimurMTP vs MPO valleiðbeiningar.

Pólun í MPO kerfum er flóknari vegna þess að nokkrir þættir hafa samskipti til að ákvarða endanlega Tx/Rx kortlagningu:

• MPO/MTP stofnsnúragerð (gerð A, B eða C)
• Staðsetning tengilykils (lykill upp eða takki niður)
• Karlkyns eða kvenkyns festing
• Innri raflögn fyrir snældu eða mát
• Millistykkitegund (lykill-upp-til-lykill-upp eða takki-upp-til-lykill-niður)
• Pólun tvíhliða plástursnúru í hvorum enda
• Hvort forritið notar samhliða ljósfræði eða tvíhliða brot

Sérhver hluti verður að passa við valda skautunaraðferð. Einn ósamræmdur hluti - ein röng snælda, ein röng plástursnúra - getur rofið Tx/Rx slóðina yfir alla rásina.

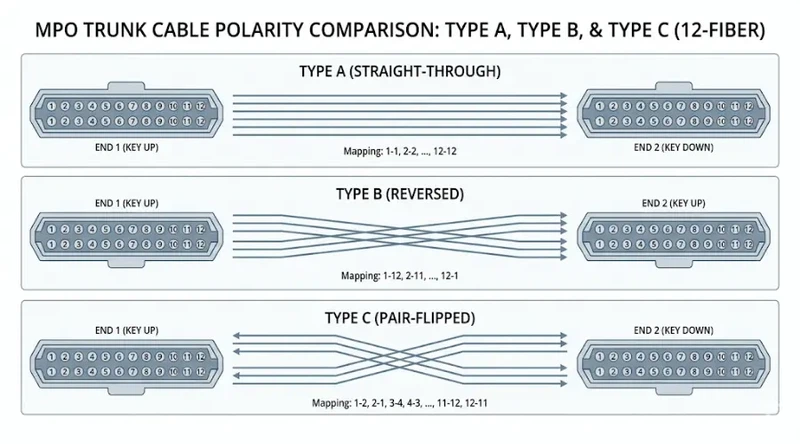

MPO tegund A, tegund B og tegund C stofnkaplar útskýrðir

Trefjarstöðurnar inni í MPO stofnsnúru ákvarða hvernig pólun er borin í gegnum tengilinn. Þrjár staðlaðar skotttegundir, skilgreindar íTIA-568.3-E kaðall staðall, eru:

Sláðu inn A - Beint-Í gegnum

Í skottinu af gerð A kemur trefjastaða 1 í öðrum endanum í stöðu 1 á hinum endanum, stöðu 2 í stöðu 2, og svo framvegis. Tengið á öðrum endanum er lykil-upp; hinn endinn er lykill-niður. Þetta virðist innsæi, en vegna þess að það er engin víxl inni í skottinu, verður pólunarsnúningurinn að gerast einhvers staðar annars staðar - venjulega í gegnum aðra plástursnúru í öðrum enda rásarinnar. Tæknimenn sem vinna með aðferð A kerfi þurfa að stjórna fleiri en einni gerð plástursnúru og merkja í samræmi við það.

Tegund B - snúið við

Í stofni B af gerðinni er stöðum trefja snúið við enda-til-enda: staðsetning 1 er varpað á stöðu 12 (í 12-trefja MPO), staðsetning 2 kortar í stöðu 11, og svo framvegis. Bæði tengin eru uppi{10}. Þessi viðsnúningur leyfir oft staðlaða A-til-B tvíhliða plástursnúrur í báðum endum, sem einfaldar aðgerðir á plástursborðinu. B-stokkar eru algengir í uppbyggðu kapalumhverfi og eru grunnurinn að aðferðum B, U1 og U2.

Tegund C - Par-Flett

Í tegund C stofni er aðliggjandi trefjapörum snúið við: staðsetning 1 kort í stöðu 2, staðsetning 2 kort í stöðu 1, staðsetning 3 kort í stöðu 4, og svo framvegis. Þetta par-þrýsta stig gerir gerð C hentugan fyrir tvíhliða forrit vegna þess að skottið sjálft sér um flipann. Hins vegar getur þetta par-sérstaka kortlagning takmarkað sveigjanleika þegar flutt er yfir í samhliða ljósleiðaraviðmót sem nota allar trefjar samtímis frekar en í tvíhliða pörum.

Sjá þetta til að fá aðstoð við að velja á milli skott- og útbrotsstillingaleiðbeiningar um MPO kapalgerðir.

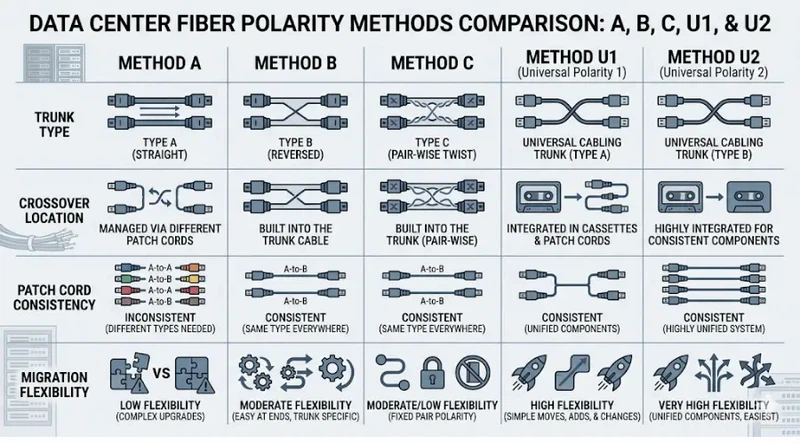

Pólunaraðferðir A, B, C, U1 og U2 bornar saman

TheANSI/TIA-568.3-E staðalllýsir fimm sýniskautunaraðferðum. Hver aðferð skilgreinir fullkomna kerfistegund - stofns, snældahönnun, millistykkisstillingu og plásturssnúruskautun verður allt að passa. Staðallinn segir beinlínis að mismunandi skautunaraðferðir séu ekki samhæfðar og ætti ekki að blanda saman innan sömu rásarinnar.

Aðferð A Pólun: Bein-Í gegnum MPO trunk

Aðferð A notar tegund A beint-í gegnum stofn. Vegna þess að stofninn varðveitir trefjarstöður, verður Tx/Rx crossover að vera kynnt annars staðar -, venjulega í gegnum mismunandi plástursnúrur í öðrum enda rásarinnar, eða í gegnum snældulagnir. Þetta virkar vel í kerfum sem eru hönnuð í kringum það, en það krefst vandlegrar merkingar. Ef tæknimaður grípur ranga plásturssnúru úr varakassanum getur tengillinn bilað þó að snúran líti rétt út framan af spjaldinu.

Aðferð B Pólun: Snúið MPO stofni

Aðferð B notar öfugt bol af gerð B, sem gerir A-til-B tvíhliða plástrasnúrur í báðum endum kleift í mörgum kerfum sem byggjast á snælda-. Þessi einfaldleiki í rekstri á plásturspjaldinu er aðalástæðan fyrir því að aðferð B er almennt notuð í uppbyggðri kaðall gagnavera. Ávinningurinn- er að snældur og millistykki verða að vera tilgreind og uppsett á réttan hátt - snælda hönnuð fyrir aðferð A mun ekki framleiða rétta pólun í aðferð B rás.

Aðferð C pólun: Pör-Flipped MPO trunk

Aðferð C notar tegund C par-flippað stofn. Skottið meðhöndlar hvert tvíhliða par crossover innbyrðis, sem getur einfaldað val á snældum og plástrasnúrum fyrir hrein tvíhliða notkun. Hins vegar, vegna þess að par-flippað kortlagning er fínstillt fyrir tvíhliða pör frekar en fulla-samhliða sendingu, getur aðferð C hentað síður fyrir netkerfi sem ætla að flytjast yfir í 400G eða 800G samhliða ljósleiðaraviðmót sem keyra allar trefjar samtímis.

Hönnunarathugasemd:Fyrir stöðug tvíhliða netkerfi-eins án fyrirhugaðrar flutnings á samhliða ljósfræði er aðferð C sanngjarnt val. Fyrir umhverfi sem gætu færst yfir í -hraða MPO-senditæki, staðfestu flutningsslóðina áður en staðlað er á par-flipped trunk hönnun.

Aðferðir U1 og U2: Alhliða pólun fyrir nútíma gagnaver

U1 og U2 eru alhliða skautunaraðferðir sem kynntar eru í ANSI/TIA-568.3-E endurskoðuninni. Báðir eru byggðir í kringum tegund B ferðakoffort og A-til-B plástursnúrur, en þeir nota mismunandi snælda- eða einingaskiptihönnun til að ná stöðugri Tx/Rx röðun.

Helsti kostur U1 og U2 er einsleitni í rekstri: báðir endar rásarinnar nota sömu plástursnúrugerð og kerfið er hannað til að draga úr ruglingi við hreyfingar, viðbætur og breytingar. Fyrir nýjar byggingar gagnavera eru þessar aðferðir þess virði að meta þær vegna þess að þær voru hannaðar með sveigjanleika og samræmi á sviði í huga. Hins vegar verða allir íhlutir - stokka, snældur, millistykki og plástursnúrur - að vera fengnar sem samsvarandi U1 eða U2 kerfi. U1 og U2 íhlutir eru ekki skiptanlegir hver við annan.

Hvernig á að velja réttu pólunaraðferðina fyrir MPO/MTP kaðall

Fyrir einfaldar tvíhliða búnaðartengingar

Staðlað A-til-B tvíhliðaplástursnúrureru hagnýt sjálfgefin. Áður en gengið er út frá því að tengillinn sé réttur skaltu staðfesta Tx/Rx stefnu senditækisins og merkingu plástursborðsins. Sumir senditæki snúa við væntanlegum Tx/Rx stöðu.

Fyrir MPO-til-LC Kassettatengla

Veldu eina pólunaraðferð og beittu henni jafnt og þétt yfir ferðakoffort, snælda, millistykki og plástursnúrur. Ekki blanda aðferð A snældum saman við aðferð B stokka eða öfugt. Við pöntunMPO brotsnúrur, staðfestu að brotakortlagning passi við valda skautunaraðferð.

Fyrir gagnaver með uppbyggðum kaðall

Forgangsraða endurtekningu og skjölum. Pólunaraðferð þar sem báðir endar nota sömu plástursnúrugerð, þar sem kassettur eru eins í báða enda og þar sem merkingar eru ótvíræðar mun draga úr mistökum á líftíma uppsetningar. Aðferðir B, U1 og U2 hafa tilhneigingu til að skora vel á þessum viðmiðum.

Fyrir framtíðar samhliða ljósfræði og 400G/800G flutning

Ef kaðallinnviðir gætu síðar stutt samhliða ljóstækni - 400G-SR8, 800G, eða fjöl-brautarbrotaforrit - ætti að velja pólunaraðferðina áður en þú kaupir stokka og snælda. Hönnun sem virkar fyrir tvíhliða LC-tengi í dag gæti ekki verið samhæf MPO-útbúnaðartengi morgundagsins. Aðferðir sem treysta á par-flipping (aðferð C) gætu krafist endur{10}}kaðalls þegar netið færist yfir í samhliða viðmót.

Fyrir brotaforrit

Breakout forrit tengja eina háhraða-MPO tengi við margar lægri-duplex tengi. Pólun í þessum tilfellum er bæði kaðallvandamál og kortlagningarvandamál. Fyrir uppsetningu skal staðfesta útbrotstegund senditækis, MPO trefjarstöðuúthlutun, tvíhliða gáttanúmerun, plásturssnúru og kortlagningu rofa/miðlara gátta. Til að fá leiðbeiningar um val á brotsnúru, sjá þettaLeiðarvísir fyrir MPO brotsnúru.

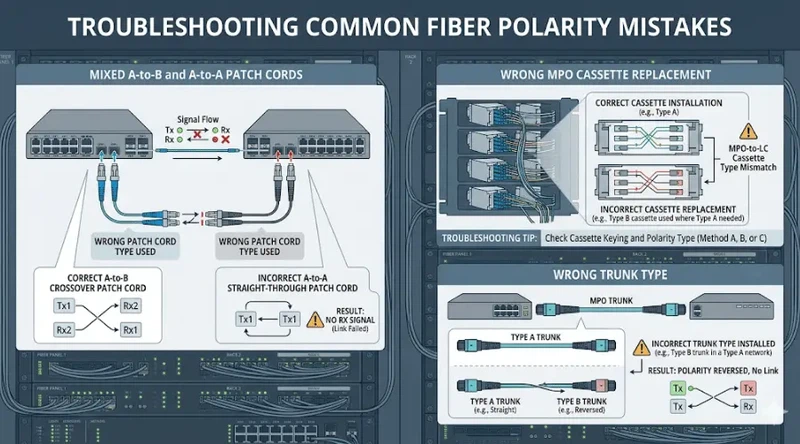

Algeng mistök í trefjaskautun og hvernig á að forðast þau

Mistök 1: Miðað við að allar tvíhliða plástrasnúrur séu eins

Tvær LC tvíhliða plásturssnúrur geta verið eins í tengigerð, trefjastillingu og snúrulengd en hafa gagnstæða pólun - önnur A-til-B, hin A-til-A. Að velja rangan úr blönduðum birgðum er ein algengasta vettvangsvillan. Haltu A-til-B og A-til-A hlutabréfum greinilega aðskilið og merkt.

Mistök 2: Blanda íhlutum úr mismunandi skautunaraðferðum

Aðferðir A, B, C, U1 og U2 eru fullkomnar kerfis-hönnun. Að skipta út snældu úr aðferð A fyrir snælda úr aðferð B - eða setja tegund C trunk inn í rás aðferðar B - mun líklega brjóta Tx/Rx leiðina. Eftir að skipt hefur verið um íhluta, ef hlekkurinn hættir að virka, skal athuga hvort skiptin passi við uppsettu skautunaraðferðina áður en aðrar orsakir eru rannsakaðar.

Mistök 3: Að meðhöndla dauða hlekk sem tapsvandamál

Pólunarvilla framleiðir dauða hlekk jafnvel þegarinnsetningartaper innan spec. Einkennið er venjulega Tx ljós í öðrum endanum en enginn Rx lestur í hinum - eða rofatengi sem helst niðri þrátt fyrir hreina endaflata. Ef tappróf standast en hlekkurinn kemur ekki upp skaltu athuga Tx/Rx kortlagninguna áður en þú -hreinsar aftur eða skiptir um vélbúnað.

Villa 4: Hunsa innri raflögn á snældu

MPO-til-LC snældur innihalda innri trefjaskipti. LC-gáttarnúmerið að framan-spjaldið segir þér ekki alltaf hvaða MPO-trefjarstöðu það er varpað á. Við bilanaleit skaltu nota skjöl framleiðanda til að rekja innri kortlagningu frekar en að gera ráð fyrir að tengi 1 að framan samsvari stöðu 1 á MPO.

Mistök 5: Pörun APC og UPC tengi

Pólun er ekki eina vandamálið um líkamlega eindrægni.APC (hyrnd líkamleg snerting)og UPC (ultra Physical Contact) tengi hafa mismunandi rúmfræði endaflatar. Að tengja APC-tengi við UPC-millistykki - eða hið gagnstæða - getur skemmt bæði yfirborð og rýrt merkjagæði. APC tengi eru venjulega auðkennd með grænum litakóðun þeirra.

Villa 6: Engin skjöl

Ef pólun er ekki skjalfest verður sérhver framtíðarviðhaldsatburður að giska. Í umhverfi með mikilli-þéttleika með tíðum hreyfingum, viðbótum og breytingum, leiða vantar pólunarskrár til endurtekinnar bilanaleitar og stöðvunartíma sem hægt er að koma í veg fyrir. Skráðu skautun aðferð, skott gerð, snælda gerð, plástur snúru gerð, og port kortlagningu fyrir hverja rás.

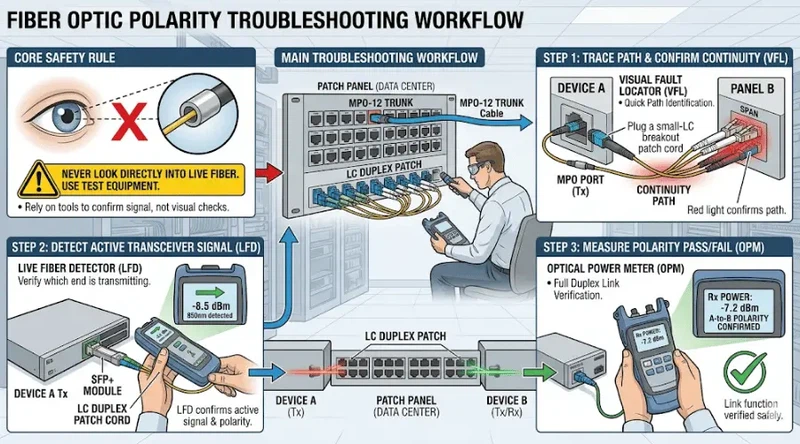

Hvernig á að prófa og leysa trefjaskautun á öruggan hátt

Þegar ljósleiðaratenging kemur ekki upp kemur skipulögð nálgun í veg fyrir tímasóun. Vinndu í gegnum þessi skref í röð.

Skref 1: Finndu fyrirhugaða pólunaraðferð

Byrjaðu á hönnunarskjölunum. Ákvarða hvort rásin byggist á aðferð A, B, C, U1 eða U2. Ef engin skjöl eru til, skoðaðu merkimiða íhluta, varahlutanúmer framleiðanda og merkingar á stofnsnúrum.

Skref 2: Staðfestu pólun plástursnúrunnar

Athugaðu hvort tvíhliða plástursnúrurnar í báðum endum séu A-til-B eða A-til-A. Ein röng plástursnúra í öðrum endanum snýr allri Tx/Rx leiðinni við.

Skref 3: Athugaðu MPO trunk og kassettusamhæfi

Gakktu úr skugga um að tegund MPO skottinu, gerð snælda, stefnu millistykkislykla og gáttanúmer tilheyrir sama skautakerfinu. Gefðu gaum að snældum sem kunna að hafa verið skipt út eða færð til við viðhald.

Skref 4: Þekkja virku sendingarhliðina

Öryggisviðvörun:Horfðu aldrei beint í ljósleiðaratengi eða tengienda. Sjóngeislun - sérstaklega við 1310 nm og 1550 nm bylgjulengdir - er ósýnileg auga og getur valdið sjónhimnuskemmdum. TheBandaríska vinnuverndarstofnunin (OSHA)flokkar leysigeislun sem hættu á vinnustað sem krefst viðeigandi eftirlits. Notaðu sjónbilunarstaðsetningartæki, rafleiðaraskynjara eða kvarðaðan ljósaflmæli til að bera kennsl á virka sendileiðarann ​​á öruggan hátt.

Skref 5: Prófaðu enda-til-að binda enda á samfellu

Notaðu réttan trefjaprófunarbúnað til að staðfesta að hver sendileið nái væntanlegri móttökustöðu. Fyrir MPO kerfi, prófaðu hverja trefjastöðu fyrir sig í samræmi við valda skautunaraðferð.

Skref 6: Skjalaðu staðfestu kortlagninguna

Eftir að þú hefur leyst vandamálið skaltu uppfæra tenglaskrárnar. Látið fylgja með tenginúmer plásturspjalds, auðkenni snælda, auðkenni skotts, pólunaraðferð og gerð plástursnúru í hvorum enda.

Pólun bilanaleit Flýtivísun

Hvað á að staðfesta áður en þú pantar íhluti með trefjaskautun

Pólunarbilanir eiga sér oft uppruna á innkaupastigi. Áður en þú pantar koffort, snælda, plástrasnúrur eða millistykki skaltu staðfesta eftirfarandi færibreytur til að tryggja að allir íhlutir vinni saman sem samsvarandi kerfi:

• Pólunaraðferð- A, B, C, U1 eða U2
• MPO skott gerð- Tegund A, Tegund B eða Tegund C (verður að passa við skautunaraðferðina)
• Trefjafjöldi- 8, 12 eða 24 trefjar á hvert MPO tengi
• Tengi kyn- karl (með pinna) eða kvenkyns (án pinna)
• Lykilstefna- takkinn-upp eða takkinn-niður í hvorum enda
• Enda andlitsgerð- APC eða UPC (ekki blanda saman)
• Innri kortlagning á snældu- verður að passa við skautunaraðferðina
• Pólun tvíhliða plástursnúru- A-til-B eða A-til-A, eins og krafist er af aðferðinni
• Trefjastilling- stakur-hamur eðafjölstilling (OM1–OM5)

Að panta íhluti án þess að staðfesta þessar færibreytur gegn uppsettu skautunaraðferðinni er ein algengasta uppspretta skauunarbilunar eftir-uppsetningu.

Bestu starfsvenjur til að koma í veg fyrir vandamál með trefjaskautun í kaðall gagnavera

Góð pólunarstjórnun er hönnunargrein, ekki vettvangsleiðrétting. Eftirfarandi aðferðir draga úr skautunarskekkjum yfir líftíma uppsetningar.

Staðlaðu á einni pólunaraðferð fyrir hverja rásarhönnun. Forðastu blöndunaraðferðir nema það sé skjalfest, verkfræðileg ástæða. Þegar mögulegt er skaltu velja aðferð sem notar sömu plástursnúrugerðina á báðum endum rásarinnar -, þetta útilokar eina af algengustu sviðsvillunum.

Kauptu koffort, snælda, millistykki og plástrasnúrur sem samsvarandi kerfi úr samræmdri vörulínu. Blöndun milli-framleiðenda er tæknilega möguleg en eykur hættuna á ósamræmdum innri raflögnum eða merkingum. Til leiðbeiningar umlagningu ljósleiðarabestu starfsvenjur, skipuleggja pólunarákvarðanir inn í uppsetningarverkflæðið frá upphafi.

Merktu báða enda hvers hlekks með skautunaraðferð, stofntegund, gáttanúmerum og trefjastöðum. Í há-þéttleika plástraspjöldum er skýr merking munurinn á fimm-mínútna plástravinnu og þrjátíu-mínútna bilanaleitarlotu.

Haltu plástursnúrubirgðum einföldum. Að viðhalda of mörgum pólunartegundum á sama stofnsvæði leiðir til mistaka á sviði. Þar sem hægt er, staðlaðu á A-til-B plástrasnúrum og hannaðu rásina í kringum þann staðal.

Skoðaðu og hreinsaðu tengi áður en pólun er prófuð. Óhrein tengi skapa aðskilin einkenni - mikið tap, hlé á hlekki - sem geta dulið eða líkt eftir skautunarvandamálum. Ljúktu fyrst við líkamlega skoðun, staðfestu síðan Tx/Rx kortlagninguna. Fyrir frekari upplýsingar um afköst tengisins, sjá þettaLC trefjar tengi leiðarvísir.

Þjálfa tæknimenn á Tx/Rx rökfræði. Grunnskilningur á að senda-til-móttaka kortlagningu - og hæfni til að lesa pólunarmerkingar á snúru - kemur í veg fyrir stóran hluta uppsetningarvillna.

Skipuleggðu framtíðarhraða. Ef innviðir gætu stutt 400G eða 800G samhliða ljósfræði í framtíðinni, veldu pólunaraðferð og stofngerð sem rúmar fulla-fylkissendingu, ekki bara tvíhliða parkortlagningu.

Algengar spurningar um trefjaskautun

Hvað er trefjaskautun í einföldu máli?

Trefjaskautun þýðir að raða trefjaþráðum þannig að hver sendir (Tx) tengist réttum móttakara (Rx) á gagnstæða enda tengisins. Ef þetta fyrirkomulag er rangt mun tengillinn ekki virka þótt snúran og tengin séu í góðu ástandi.

Hvað gerist ef pólun trefja er röng?

Tengingin mistekst vegna þess að sendirinn á öðru tækinu sendir ljós til sendisins á hinu tækinu í stað móttakarans. Snúran gæti staðist líkamlega skoðun og tappróf, en nettengingin kemur ekki upp.

Er A-til-B það sama og krossbandssnúra?

Í tvíhliða trefjaplástrasnúrum fer A-til-B snúra yfir trefjarstöðurnar tvær frá einum enda til annars. Þessi kross viðheldur Tx-til-Rx sambandi sem flestar tvíhliða tengingar krefjast.

Get ég lagað pólun með því að snúa LC tvíhliða tenginu?

Að fletta tvíhliða LC tengi getur leiðrétt einfalt Tx/Rx misræmi í sumum tilfellum, en það er ekki áreiðanleg lausn fyrir skipulagðar kaðallrásir. Staðfestu alltaf fulla pólunaraðferðina - skotttegund, snældulagnir og plástursnúrugerð - áður en þú treystir á að snúningur tengis sé varanleg leiðrétting.

Hver er munurinn á MPO Type A, Type B og Type C ferðakoffort?

Tegund A er bein-í gegnum (trefjarstöður varðveittar), Tegund B er öfug (staðsetningar speglaðar frá enda-til-enda) og Tegund C er par-snúið (aðlæg pör krossuð). Hver stofntegund styður mismunandi skautunaraðferðir og ætti ekki að skipta þeim út án þess að-endurhanna rásina. Fyrir dýpri samanburð, sjá þetta yfirlit yfirMPO kapalgerðir og hvernig á að velja á milli þeirra.

Hvaða trefjaskautun er best fyrir nýtt gagnaver?

Það er engin ein besta aðferð fyrir hvert umhverfi. Fyrir nýbyggingar eru aðferðir B, U1 og U2 almennt metnar vegna þess að þær nota tegund B trunks og geta staðlað á A-til-B plásturssnúrur í báðum endum. Rétt val fer eftir forritablöndunni, kröfum um brot og hvort kaðallinn þurfi að styðja við samhliða ljósfræðiflutning í framtíðinni.

Eru pólunaraðferðir A, B og C skiptanlegar?

Nei. Hver aðferð notar mismunandi stofntegund og íhlutarökfræði. Að blanda aðferð A snælda í aðferð B rás - eða skipta um gerð C trunk í aðferð A hönnun - mun framleiða ranga Tx/Rx kortlagningu.

Hafa pólunarvandamál áhrif á tap á innsetningu?

Pólun oginnsetningartaperu aðskilin mál. Rás getur mælt ásættanlegt tap á öllum trefjum en bilar samt ef Tx og Rx eru ekki tengdir rétt. Tappróf ein og sér sannreynir ekki pólun.

Er MPO pólun aðeins mikilvæg fyrir gagnaver?

Nei. Pólun skiptir máli hvar sem MPO/MTP trunks, snældur eða há-trefjakerfi eru notuð - þar með talið háskólasvæði fyrirtækja, útsendingaraðstaða og miðstöðvar fjarskipta.

Niðurstaða

Pólun trefja tryggir að sjónsendar tengist réttum móttakara yfir alla hlekki á netinu. Í einföldum tvíhliða tengingum kemur þetta niður á því að nota réttu A-til-B plásturssnúruna. Í MPO/MTP skipulagðri kaðall verður pólun að kerfis-hönnunarákvörðun sem felur í sér trunk, snælda, millistykki, plástursnúrur og framsýna-flutningsáætlun.

Áreiðanlegasta aðferðin er að velja eina pólunaraðferð, kaupa samsvörun íhluti, merkja hvern hlekk á skýran hátt, staðfesta Tx/Rx kortlagningu með réttum prófunartækjum og skjalfesta niðurstöðuna. Þegar pólun er meðhöndluð sem hönnunargrein frekar en eftiráhugsun, verða trefjauppsetningar hraðari í notkun, auðveldari í viðhaldi og tilbúnar fyrir hvaða hraða sem kemur næst.
