Nútíma gagnaver standa frammi fyrir stanslausum þrýstingi til að flytja meiri umferð með minni leynd, meiri áreiðanleika og skýrri leið til næstu kynslóðar hraða. Gervigreind þjálfunarefni, skýjapallur, dreifð geymsla og austur-vestur umferð milli lauf- og hryggrofa er allt háð kapalverksmiðju sem verður ekki flöskuhálsinn.
Þess vegna er ljósleiðaravæðing orðin sjálfgefin burðarás fyrir-afkastamikil gagnaveranet. Í samanburði við kopar, trefjar bjóða upp á meiri bandbreidd, lengri umfang, ónæmi fyrir rafsegultruflunum og tignarlegri leið til 400G og 800G fólksflutninga. En trefjar einar og sér eru ekki stefna. Netarkitektar, kaðallverktakar og innkaupateymi þurfa enn að taka erfiðar ákvarðanir um gerð trefja, tengikerfi, pólun, kostnaðarhámark tengla og prófunarvinnuflæði áður en snúrur er dreginn.
Þessi handbók sundurliðar þessar ákvarðanir í þeirri röð sem þú munt raunverulega standa frammi fyrir þeim í alvöru verkefni: hvar trefjar eiga heima í netinu, hvernig á að velja OM3, OM4, OM5 eða OS2, hvernig á að skipuleggja MTP/MPO trunking fyrir samhliða ljósfræði, hvernig á að prófa og skjalfesta rétt og hvernig á að hanna kapalverksmiðju sem lifir af næstu tvær uppfærslulotur.
Hvers vegna trefjar eru sjálfgefið fyrir nútíma gagnavera kapal
Ljósleiðarar senda gögn með ljóspúlsum frekar en rafboðum. Þessi eini munur rekur mestu-verkfræðiviðskiptin sem fylgja.
Bandwidth Headroom fyrir gervigreind, ský og geymsluefni
Gervigreindarþjálfunarklasar, GPU-kaplar, ofsamleitt innviði og endurtekin geymslupláss mynda öll þétta austur-vestur umferð sem kopar á erfitt með að bera í stærðargráðu. Trefjar parast hreint og hreint við 100G, 400G og 800G sjónsenditæki og undirliggjandi Ethernet forskriftir halda áfram að þróast.IEEE 802.3df-2024skilgreinir eðlisfræðilega lagaforskriftir fyrir 200 Gb/s, 400 Gb/s, 800 Gb/s og 1,6 Tb/s Ethernet-aðgerðir, sem gefur arkitektum stöðugt markmið þegar þeir skipuleggja endurnýjun kaðalls til margra- ára.
Ná án fjarlægðarvíti
Kopar brotnar hratt niður þegar hraðinn hækkar. 100GBASE-T hlekkur nær 30 metrum við venjulegar aðstæður, en 400GBASE-DR4 einn-hlekkur nær 500 metrum og 400GBASE-LR4 nær 10 km. Fyrir burðarrásir á milli MDA og HDA, innbyrðis-línutengingar og samtengingar gagnavera, fjarlægir trefjar vandamálið í stað þess að vinna í kringum það.
EMI ónæmi í þéttum tækjaherbergjum
Rafmagnssvipur, strætisvagnar, CRAC einingar og stór koparbúnt framleiða rafsegulsuð. Vegna þess að trefjar bera ljós, ekki straum, verða þær ekki fyrir áhrifum af EMI eins og kopar er. Í þéttum tækjaherbergjum skiptir þetta minna máli fyrir hráa afköst en fyrir stöðugleika villutíðni, sem er einmitt það sem skiptir máli fyrir geymsluafritun og þétttengda tölfræði.
Þéttleiki og hreinni leið til framtíðargetu
144-trefja MTP/MPO stofn tekur upp brot af bakkaplássi sambærilegs koparbúnts. Modular snældur og háþéttni plástursplötur láta einni 4U girðingu loka hundruðum LC tengi án þess að gera hreyfingar, viðbætur og breytingar sársaukafullar. Þessi þéttleikakostur er það sem gerir kapalverksmiðju hönnuð í dag til að taka á móti 100G til 400G flutningi á morgun.
Trefjar vs kopar: Þegar hver vinnur samt
Rétt hönnun er ekki „trefjar alls staðar“. Kopar vinnur enn sinn sess inni í rekkanum og sterk kaðalláætlun notar hvern miðil þar sem eðlisfræði hans er í takt við vinnuálagið.
| Notkunarmál | Trefjar | Kopar (Cat6A / DAC) |
|---|---|---|
| Hrygg-blaða 100G/400G upptenglar | Sterklega valinn | Ekki lífvænlegt umfram mjög stuttan seil |
| DCI og innbyrðis-tengla | Áskilið (ein-stilling) | Á ekki við |
| Efstu-af-tengla netþjóna (undir 7 m) | Virkar með AOC eða stuttum MMF | Oft það -hagkvæmasta með DAC |
| Geymsla og HPC dúkur | Sterklega valinn | Takmarkast af nái og þéttleika |
| Utan-hljómsveitarstjórnunar- | Mögulegt en of mikið | Venjulegt val (Cat6/Cat6A) |
| PoE-knúin tæki | Á ekki við | Áskilið |
| Framtíðarflutningur 800G / 1,6T | Hannað fyrir það | Engin raunhæf leið |
Algengt mynstur í nútímasölum: DAC eða AOC fyrir inn-rekki miðlara-til-ToR tengla, MMF eða SMF MPO stofna frá ToR til laufs, og OS2 stakur-hamur fyrir allt sem fer yfir röð, herbergi eða byggingu.
Þar sem trefjar sitja í neti gagnavera
Blað-Hrygg og hrygg
Í blaða-hryggjaefni tengist sérhver blaðrofi venjulega upp á hvern hryggrofa. Þetta eru hæstu-nýtingartenglar byggingarinnar og eru nánast alltaf trefjar.TIA-942er viðmiðunarstaðall fyrir fjarskiptainnviði gagnavera og er þess virði að lesa áður en gengið er frá burðarrásarhönnun - hann nær yfir offramboðsstig, aðskilnað brauta og kröfur um kapalverksmiðjur sem oft segja til um fjölda trefja og fjölbreytileika leiða.
Efst-af-Rack vs End-of-Row vs Middle-of-Row
Efst-af-rekkinu heldur netþjónsstrengjum stuttum og kopar-vænum en margfaldar fjölda trefjatenginga við hrygginn. Lok-á-röð miðstýrir skiptum og dregur úr fjölda upptengla en eykur lárétt koparhlaup. Mið-í-röð er á milli þeirra tveggja. Ákvörðunin snýst venjulega um þéttleika rekki, hafnarhagfræði og hversu mikla trefjagetu þú ert tilbúinn að skuldbinda þig til upptengla í dag á móti varasjóði fyrir morgundaginn.
Samtenging gagnavera
DCI-tenglar á milli bygginga, háskólasvæða eða samsetningarbúra keyra næstum alltaf á stakri-stillingu trefjum. Útbreiðsla skiptir meira máli en hvern-hafnarkostnað og ljósfræðivegakortið (samhangandi 400ZR, 800ZR) er byggt ástakar-trefjategundireins og OS2.
Geymsla og HPC dúkur
NVMe-oF, RoCEv2 og InfiniBand dúkur ýta allir gífurlegum tvískurðarbandbreidd á milli tölvu og geymslu. Lítið tap á trefjum og stöðug leynd gera það að náttúrulegum miðli, sérstaklega þegar farið er út fyrir eina röð.
Einstök-stilling vs fjölstilling: Velja OM3, OM4, OM5 eða OS2
Þetta er ákvörðunin sem knýr restina af kapalverksmiðjunni, og hún er sú sem oftast er tekin með sjálfstýringu. Heiðarlega svarið fer eftir hraða, umfangi og hversu lengi kaðallinn þarf að endast.
| Fiber Grade | Tegund | Dæmigert 100G Reach | Dæmigert 400G Reach | Besta passa |
|---|---|---|---|---|
| OM3 | Multimode | ~70 m (SR4) | ~70 m (SR4.2 / SR8) | Eldri uppsetningar, stutt leiðbeiningar-til-blaða |
| OM4 | Multimode | ~100 m (SR4) | ~100 m (SR4.2 / SR8) | Almennir hlekkir í-röð með stuttum-röð |
| OM5 | Wideband Multimode | ~100 m, styður SWDM | ~100 m, styður SWDM | Þar sem SWDM ljósleiðari dregur úr fjölda trefja |
| OS2 | Einstök-stilling | 10 km (LR4) | 500 m – 10 km (DR4 / FR4 / LR4) | Backbone, DCI, framtíðar 800G/1.6T |
Hagnýt þumalputtaregla: Ef tengillinn er undir 100 metrum og keyrir á 100G eða 400G skammdrætti- er OM4 venjulega kosta-bjartsýni. Ef sama kapalverksmiðjan þarf að lifa af 800G flutning er OS2 öruggari veðmálið vegna þess að ljósleiðarvísir fyrir lengri-800G er að mestu ein-stilling. OS2 senditæki kosta meira í dag, en þú forðast að skipta um alla kapalverksmiðjuna á fimm árum. Til að fá dýpri samanburð á einkunnum í-einkunn,OS1 vs OS2 einfaldur-hamur trefjarer þess virði að skoða áður en gengið er til verka.
OM5 er stundum ofselt. Það borgar sig aðeins ef þú ert staðráðinn í SWDM ljósfræði sem nýtir breiðbandsframmistöðu þess. Fyrir beinar SR4/SR8 dreifingar, skilar OM4 venjulega sömu breidd með lægri kostnaði.

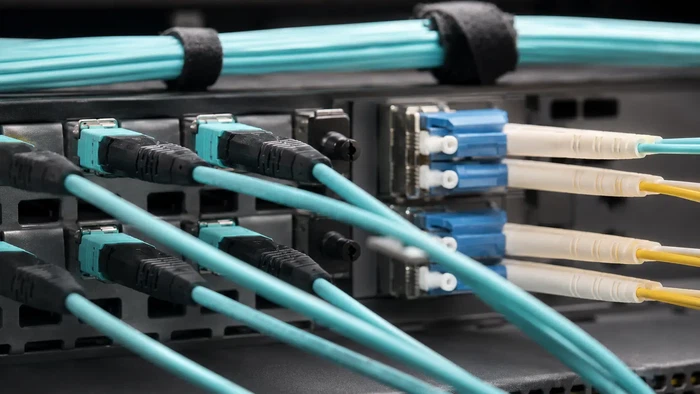

MTP/MPO, LC og tengiákvörðunin
Tengið sem þú velur ræður því hvernig efnið mælist. Nokkur mynstur ráða yfir nútíma sölum.
LC Duplex fyrir tvo-ljósleiðara
LC er áfram vinnuhesturinn fyrir 10G, 25G og hvaða 100G/400G ljósleiðara sem notar tvíhliða par (LR4, FR4, DR1). Hann er þéttur, vel-skilinn og-viðgerðarhæfur.
MTP/MPO fyrir Parallel Optics
Samhliða ljósfræði eins og 100G-SR4, 400G-DR4 og 400G-SR8 notar margar ljósleiðarabrautir samtímis. Þetta þarf MTP/MPO tengi. Akreinatalning skiptir máli:
- MPO-8/12:Staðalbúnaður fyrir SR4 (8 brautir notaðar) og DR4. 12 staða húsið með 8 virkum trefjum er algengasta uppsetningin í dag.
- MPO-16:Samræmd við SR8 / DR8 ljósfræði fyrir 400G og ný 800G forrit.
- MPO-24:Notað í sumum eldri 100G-SR10 hönnunum og ákveðnum brotastillingum; sjaldgæfari í garðbyggingum.
Ef þú velur rangan akreinafjölda læsir þú þig inn í fólksflutningakletti. Ef þú kaplar fyrir MPO-12 í dag og næstu-kynslóð ljóstækni staðla á MPO-16, þarf að endurskoða hvert skott og hvert snælda. Staðfestu alltaf vegvísi tengisins í samræmi við vegakort senditækisins áður en þú pantar ferðakoffort.
Pólun: Algengasta sviðsbilunin
MTP/MPO pólun (aðferðir A, B, C) er þar sem verkefni fara hljóðlega úrskeiðis. Pólunarmisræmi framleiðir tengil sem tengist líkamlega en kemur aldrei á merki. Sérhver skott, snælda og plásturssnúra í rásinni verður að nota samræmt skautunarkerfi og það kerfi verður að vera skjalfest áður en uppsetning hefst. TheValhandbók MTP vs MPO verkfræðingsfjallar um hagnýtan mun og hvernig pólunarval flæðir í gegnum rásina.
Pre-Terminated vs Field-Terminated kaðall
Fyrir flestar nútímabyggingar gagnavera eru for-tengdar trunks og plástrasnúrur rétta svarið. Þeir koma í verksmiðju-prófaðir með skjalfestum innsetningartapsgildum, setja upp á broti af tímanum og gefa samkvæmari niðurstöður en lokun á sviði. Helstu kapalsöluaðilar senda venjulega for-lokaðar samsetningar með innsetningartapsgildum vel innan viðkomandiISO/IEC 11801rásarmörk.
Lokun á vettvangi á enn sinn stað: endurbætur þar sem ekki er hægt að staðfesta nákvæmar lengdir fyrirfram, viðgerðir eftir skemmd skott eða sérkeyrslur þar sem ekki er hægt að draga fyrirfram-samsetningar í gegnum núverandi brautir. Viðskiptin-eru raunveruleg - reit-lokuð tengi sýna venjulega hærra og breytilegra innsetningartap og niðurstaðan veltur að miklu leyti á kunnáttu og verkfærum tæknimannsins.
Ef áætlun og samkvæmni skiptir máli skaltu greiða iðgjald fyrir-uppsagt fyrirfram. Ef þröng leið gerir fyrirfram-lokun ómögulegan skaltu ráðstafa aukatíma til prófunar og gæðaeftirlits við hverja uppsögn á sviði.
Hvernig á að velja réttu ljósleiðarana: Ákvörðunarrammi
Notaðu þessa pöntun. Að sleppa skrefi er hvernig kapalverksmiðjur enda endurreistar tveimur árum eftir afhendingu.
1. Læstu hraða vegakortinu fyrst
Ertu með kapal fyrir 25G aðgang, 100G blað-hrygg, 400G hrygg eða 800G gervigreind efni? Vegvísir senditækisins knýr trefjagerðina áfram, ekki öfugt. Ef þú veist ekki hvaða ljósfræði þú munt keyra eftir þrjú ár skaltu spyrja netarkitektana áður en þú tilgreinir ferðakoffort.
2. Mældu ná því hvernig kapallinn mun raunverulega ganga
Gólffjarlægð liggur. Bættu við lóðréttum brautum, bakkaleiðingu, slakum lykkjum, innkomu plástursborðs og búnaðar-hliðarþjónustulykkjum. Í 30 metra röð þarf oft 50 metra skott.
3. Veldu trefjategund gegn ná og framtíðarhraða
Notaðu OM3/OM4/OM5/OS2 töfluna hér að ofan. Þegar þú ert í vafa og fjárhagsáætlun leyfir, hallaðu þér í átt að OS2 fyrir hvaða tengil sem er lengri en 100 metrar eða hvaða tengil sem búist er við að muni lifa út næstu ljósfræðikynslóð.
4. Staðfestu alla rásina, ekki bara tengið
Senditækið, trefjagerðin, tengið, pólunin og plásturinn verða allir að passa saman. Samhæfnifylki senditækis seljanda er uppspretta sannleikans - ekki tengihlutinn sem passar líkamlega.
5. Reiknaðu kostnaðarhámarkið áður en þú skuldbindur þig
Einfaldað kostnaðarhámark fyrir tengla fyrir 400G-SR4.2 tengil á OM4:
- Optískt kostnaðarhámark (senditæki TX mín til RX mín): ~1,9 dB
- Trefjadeyfing (OM4 við 850 nm): ~0,2 dB fyrir 70 m hlaup
- Tengitap: 4 tengipör × 0,35 dB=1.4 dB
- Áætlað heildartap: ~1,6 dB → passar innan fjárhagsáætlunar með þunnri framlegð
Ef fjárhagsáætlunin er þröng, þá étur hver viðbótarplásturspunktur framlegð. Þetta er einmitt útreikningurinn sem ákvarðar hvort hönnunin þín virkar á fyrsta degi og virkar enn eftir næstu umferð hreyfinga og breytinga.
6. Þéttleiki áætlunar, síðan áætlun um þjónustuhæfni
Hár-þéttleikaplötur spara rekki U en aðeins ef tæknimaður getur enn skoðað, hreinsað og sett aftur eitt tengi án þess að trufla nágranna sína. Prófaðu nothæfi með alvöru hreinsitæki áður en þú skuldbindur þig til hönnunar á spjaldinu.
Hvernig á að dreifa ljósleiðara: Verkflæði á vettvangi
Skref 1 - Skoðaðu núverandi verksmiðju
Skjalaðu núverandi uppsetningu rekki, fyllingu brauta, úthlutun skiptahafna, birgðahald senditækis, trefjategundir, skautunaraðferðir og merkingar. Þekkja bakka sem þegar eru með fyllingargetu og hvaða eldri trefjar sem munu ekki styðja nýja ljósfræði.
Skref 2 - Læstu svæðisfræðinni
ToR, EoR, MoR eða miðlæg uppbyggð kaðall. Yfirborðsfræðin ákvarðar fjölda upptengis, stofnleiðir, staðsetningu plásturspjalds og hvernig brot eru meðhöndluð.
Skref 3 - Tilgreindu kapalverksmiðjuna
Koffort, kassettur, plásturspjöld og plástursnúrur. Passaðu alla íhluti við rásarhönnunina og staðfestu eindrægni söluaðila.
Skref 4 - Staðfestu pólun og tengdu fjárhagsáætlun á pappír
Gerðu þetta áður en skottið er pantað. Pólunarleiðréttingar eftir afhendingu eru dýrar; Pólunarleiðréttingar eftir uppsetningu eru mjög dýrar.
Skref 5 - Settu upp með aga
Virðið beygjuradíus, togspennu og brautarfyllingu.BICSI 002nær yfir bestu starfsvenjur og framkvæmd gagnavera og er staðlað viðmiðun fyrir bakkafyllingu, aðskilnað brauta og verkflæði um kapalstjórnun.
Skref 6 - Skoða, þrífa, prófa
Hvert tengi er skoðað og hreinsað fyrir pörun.IEC 61300-3-35:2022skilgreinir staðist/fallskilyrði fyrir loka-andlitsskoðun - rusl, rispur og gallasvæði í kringum kjarna, klæðningu, snerti- og límsvæði. Keyrðu innsetningartapprófun á hverjum hlekk. Bættu við OTDR prófun fyrir ferðakoffort sem eru lengri en venjulegar plástravegalengdir eða þar sem tapsáætlun er þröng. Sambandið milliinnsetningartap og skilatapskiptir máli hér, sérstaklega fyrir stutta-háhraðatengla þar sem speglanir hafa meiri áhrif á viðtakandann en algjört tap gerir.
Skref 7 - Skjalaðu allt
Kapalauðkenni, spjaldstöður, leiðarleiðir, gerð trefja, skautunaraðferð, kortlagningu senditækis, prófunarniðurstöður og breytingasaga. Afhenda það á sniði sem lifir af starfsmannaveltu.
Hvernig á að skala: Hönnun fyrir 400G, 800G og víðar
Þetta er þar sem flestar kapalverksmiðjur standa sig illa. „Framtíðar-tilbúið“ þýðir venjulega þrennt í reynd: Nóg trefjafjöldi, einingahlutar og nákvæm skjöl.
Varafjöldi trefja
24 trefja skottinu fyllt að 100% á fyrsta degi er vandamál nú þegar. Ætlaðu að skilja eftir 30–50% varaþræði á hverri leið. Jaðarkostnaður við fleiri trefjar í skottinu er lítill miðað við að draga annan bol síðar.
Notaðu Modular Patch Panels og kassettur
Spjöld sem byggjast á snældum-gera þér kleift að skipta um MPO-12 í MPO-16 snælda án þess að draga aftur koffort, eða breyta MPO stokkum í LC-brot fyrir eldri búnað. Spjöld með föstum höfn geta ekki gert þetta.
Skipuleggðu brot frá fyrsta degi
400G-DR4 tengi getur brotist út í 4 × 100G-DR með því að notaMPO brotsnúrur. Að hanna plásturspjöld og snælda sem gera ráð fyrir brotum þýðir að þú getur endurnýtt hryggtengi fyrir meiri þéttleika án endurstillingar.
Passaðu trefjavegakort við ljósleiðarvísi
Ef sjónfræðivegakortið þitt inniheldur 800G-DR8 eða 1.6T, þarf fjöldi stofnakreina og tengivalkostir að passa saman. Þetta er samtalið sem þarf að eiga við netarkitektateymið áður en eitthvað er tilgreint.
| Atburðarás | Ráðlagður trefjar | Tengi | Skýringar |
|---|---|---|---|
| Í-rekki 25G/100G netþjónstenglar | DAC, AOC eða stutt MMF | SFP/QSFP/LC | Kostnaðar- og þéttleikadrifið |
| Blað-hrygg 100G undir 100 m | OM4 | MPO-12 (SR4) eða LC (DR1) | Staðfestu samsvörun senditækis |
| Blað-hryggur 400G undir 100 m | OM4 eða OS2 | MPO-12 / MPO-16 / LC | OS2 ef 800G flutningur er fyrirhugaður |
| Hryggur yfir 100 m | OS2 | LC eða MPO | Skipuleggðu samfellda ljósfræði síðar |
| DCI / háskólasvæðið | OS2 | LC tvíhliða | Samhæfð senditæki samhæfni |
| 800G gervigreind efni | OS2 (flest tilfelli) | MPO-12 / MPO-16 | Fjöldi akreina verður að passa við ljósfræði |
Algeng vandamál á sviði sem ber að forðast
Pólunarmisræmi í MPO ferðakoffortum
Algengasta ástæðan fyrir því að nýuppsettur hlekkur kemur ekki upp. Skráðu skautunaraðferðina (A, B eða C) áður en fyrsti skottið er sent og vertu viss um að stokkar, snældur og plásturssnúrur séu í samræmi.
Sleppa enda-andlitsskoðun
Ein ögn á endahlið tengis getur sleppt 400G hlekk eða valdið hléum villum sem taka daga að greina. Skoðun og þrif eru ekki-viðræður fyrir hvern félaga, þar með talið -fyrirfram-verksmiðjusamstæður sem hafa verið dregnar í gegnum bakka.
Að kaupa trefjar eftir verði eingöngu
OM3 ferðakoffort sem sett er upp í dag til að spara 15% verður rifið út eftir þrjú ár þegar næsta kynslóð ljóstækni kemur út. Heildarkostnaður við eignarhald slær einingarverð í hvert skipti.
Að blanda íhlutum án rásarstaðfestingar
Tengi sem passa líkamlega tryggja ekki að rásin virki. Staðfestu fulla slóðina - senditæki, plástursnúru, spjald, skott, snælda, plástursnúru, senditæki - í samræmi við samhæfingarfylki skiptaframleiðandans.
Gleymi varagetu
Bakkar með 100% fyllingu, spjöld með 100% hafnarnýtingu og skott með engum aukatrefjum breyta hverri framtíðarbreytingu í stórt verkefni.
Bestu starfsvenjur við viðhald og próf
Trefjar eru áreiðanlegar en ekki fyrirgefnar. Komdu á viðhaldsrútínu sem nær yfir skoðun, þrif, áætlaðar prófanir og breytingaeftirlit. Lagersamþykkt hreinsiverkfæri og skoðunarumfang inni í gagnaveri, ekki í fjargeymslu. Geymdu aukasnúrur, senditæki og snælda fyrir hvaða tengil sem þjónustu-samningur fer eftir.
Fylgstu með ljósafli, for-FEC villum og greiningu senditækis þar sem pallurinn styður það. Hlekkur sem er niðurlægjandi birtist í fjarmælingum dögum áður en hann mistekst - en aðeins ef einhver er að horfa.
Algengar spurningar
Sp.: Hvers konar trefjar eru notaðar í gagnaverum?
A: Flestar nútíma gagnaver nota blöndu af OM4 fjölstillingu fyrir stutta tengla undir 100 metra fjarlægð og OS2 staka-stillingu fyrir burðargrind, DCI og hvaða tengla sem búist er við að flytjist yfir í 800G. OM3 birtist enn í eldri uppsetningum og OM5 er valið notað þar sem SWDM ljósfræði réttlætir yfirverðið.
Sp.: Er einhleyp-stilling eða fjölstilling betri fyrir gagnaver?
A: Hvorugt er almennt betra. Multimode (OM4) hefur tilhneigingu til að vinna á kostnaði fyrir stutta tengla í sömu röð á 100G eða 400G. Einstök-stilling (OS2) vinnur þegar ná yfir 100 metra, þegar kapalverksmiðjan verður að lifa af 800G flutning eða þegar hönnunin notar samhangandi ljósfræði. Rétta svarið er knúið áfram af ná og ljósfræði vegvísinum, ekki vali.
Sp.: Hvað er MTP/MPO kaðall?
A: MTP og MPO eru fjöl-trefjatengi sem bera 8, 12, 16 eða 24 trefjar í einni hylki. Þeir eru nauðsynlegir fyrir samhliða ljósfræði eins og 100G-SR4, 400G-DR4 og 400G-SR8, þar sem margar akreinar keyra samtímis á milli senditækja. MTP er sérstakt tegund af MPO-samhæfðum tengjum með strangari vélrænni vikmörkum.
Sp.: Er trefjar betri en kopar í gagnaverum?
A: Trefjar vinna fyrir hvaða hlekk sem er yfir nokkra metra við 100G eða hærra, fyrir hvaða hlekk sem verður að ná út fyrir einn rekki á miklum hraða, og fyrir hvaða leið sem er þar sem EMI er áhyggjuefni. Kopar vinnur samt í stuttu máli í-rack server links (DAC), PoE-knúnum tækjum og utan-af-hljómsveitarstjórnun.
Sp.: Hvernig prófar þú ljósleiðara í gagnaveri?
A: Þrjú lög: enda-andlitsskoðun gegn IEC 61300-3-35 viðmiðunum, innsetningartapprófun á hverri rás og OTDR-prófun á löngum skottum eða þar sem tapsfjárhagsáætlun er þröng. Prófunarniðurstöður verða hluti af afhendingu skjala og grunnlínu fyrir framtíðar bilanaleit.
Sp.: Hversu mikið af trefjagetu ætti ég að panta?
A: Taktu frá 30–50% varahlutafjölda á hverja leið. Jaðarkostnaður við viðbótartrefja í for-lokuðum stofni er lítill. Kostnaður við að draga annan skottið í gegnum bakka að hluta tveimur árum síðar er það ekki.
Niðurstaða
Ljósleiðarakaðall er grunnurinn að sérhverri gagnaver sem er hannaður til að endast fleiri en eina ljósleiðarakynslóð. Að gera það rétt snýst minna um kapalinn sjálfan og meira um ákvarðanirnar í kringum hann: hraða vegakort, trefjargráðu, fjölda tengibrauta, pólunaraðferð, kostnaðarhámark tengla og varagetu. Netarkitektar sem læsa þessar ákvarðanir skriflega áður en fyrsta skottið er pantað enda með kapalverksmiðjur sem taka upp 100G til 400G til 800G fólksflutninga með þokkabót. Liðin sem fresta þessum ákvörðunum byggja venjulega aftur upp innan fimm ára.
Veldu fyrir ljósfræðina sem þú keyrir í raun eftir þrjú ár, ekki þá sem þú keyrðir í fyrra. Skráðu rásina frá enda til enda. Prófaðu hverja hlekk á móti útgefnum staðli. Pantaðu varagetu á hverri leið. Aginn kostar lítið fyrirfram og borgar til baka fyrir hverja hreyfingu, viðbætur og breytingar fyrir líf aðstöðunnar.
